Folha de toque PCAP de 12 pontos: combinando precisão de toque com aplicações interativas

Espera-se que as telas interativas respondam naturalmente quando os usuários tocam, arrastam objetos, ampliam o conteúdo ou giram imagens. Para os fabricantes de equipamentos, alcançar esta experiência envolve mais do que selecionar um display com resolução adequada. O sensor de toque deve detectar os movimentos dos dedos de forma consistente, suportar os gestos necessários e ajustar-se à estrutura mecânica do dispositivo acabado.

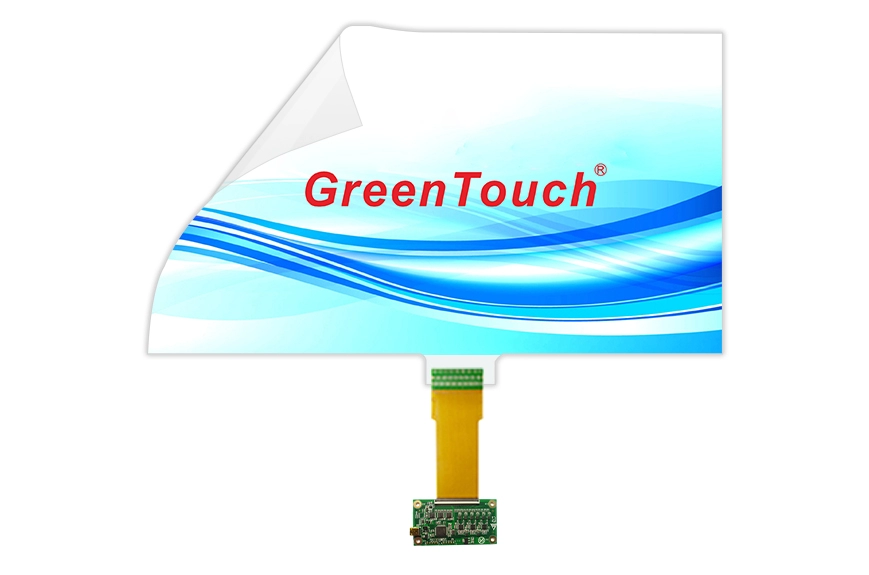

Interactive Touch Foil de 10,1 a 32 polegadas (Série XTM)  foi projetada para projetos que precisam adicionar funcionalidade de toque a superfícies de vidro, acrílico ou policarbonato. Com tecnologia capacitiva projetada interativa (PCAP) que suporta 12 pontos de contato, esta série pode ser considerada para quiosques de informações, máquinas de venda automática, vitrines interativas, sinalização digital, mesas de conferência inteligentes e mesas de jogos.

No entanto, o número de pontos de contacto por si só não determina a qualidade da experiência do utilizador. Compreender como a precisão do toque, as dimensões da tela, a qualidade da instalação e o comportamento do software funcionam juntos ajuda os fabricantes a escolher e integrar a solução de toque certa.

O que significa o toque PCAP de 12 pontos na prática?

A tecnologia de toque capacitivo projetado detecta mudanças no campo elétrico quando um dedo se aproxima ou entra em contato com a superfície de detecção. O controlador processa esses sinais para identificar posições de toque e reportá-las ao sistema host.

Uma folha de toque PCAP de 12 pontos pode suportar até 12 pontos de toque simultâneos, sujeito às capacidades do sistema completo. Isto é útil quando um aplicativo requer vários dedos para interagir com a tela ao mesmo tempo.

Por exemplo, um usuário pode usar dois dedos para ampliar um mapa, girar uma imagem ou manipular um objeto em uma mesa interativa. Um aplicativo colaborativo também pode permitir que vários usuários interajam com diferentes áreas de uma tela. Nessas situações, o recurso multitoque fornece ao software mais informações de entrada para trabalhar.

No entanto, o suporte a 12 pontos de toque não garante automaticamente que todos os gestos serão executados corretamente. O sistema operacional, o software aplicativo, a configuração do controlador e a instalação mecânica afetam o resultado final. Os desenvolvedores devem testar os gestos pretendidos no dispositivo completo, em vez de confiar apenas na especificação máxima do ponto de toque do sensor.

Combine a precisão do toque com a aplicação pretendida

Diferentes dispositivos interativos impõem demandas diferentes à detecção de toque. Antes de selecionar uma folha sensível ao toque, os projetistas de equipamentos devem identificar como os usuários irão interagir com a interface e quais tipos de entrada são mais importantes.

Para quiosques de informações, a seleção precisa com um único dedo costuma ser o principal requisito. Os usuários precisam tocar nos itens do menu, escolher serviços e navegar entre as telas da interface sem tentativas repetidas. Os testes devem se concentrar na resposta dos botões, no registro de toque próximo às bordas da tela e na operação consistente em toda a área ativa.

As máquinas de venda automática têm um padrão de interação diferente. Os usuários podem selecionar produtos, ajustar quantidades ou navegar pelas opções de pagamento. A interface de toque deve registrar seleções deliberadas de forma confiável e permanecer utilizável após a limpeza de rotina.

Mesas interativas e mesas de jogo podem exigir testes multitoque mais extensos. Arrastar objetos, girar gráficos e aplicar zoom com dois dedos deve parecer consistente em toda a superfície. Se vários usuários interagirem simultaneamente, os testes também deverão abranger locais de toque separados e movimentos sobrepostos.

Para essas aplicações, o Interactive Touch Foil com capacidade PCAP de 12 pontos fornece uma base para entrada multitoque. A seleção final ainda deve refletir o software real, o número esperado de usuários simultâneos e o layout físico da tela.

O tamanho da tela e a área de toque ativa devem funcionar juntos

A série XTM cobre tamanhos de 10,1 a 32 polegadas, com opções disponíveis nas proporções 16:9, 4:3 e 16:10. Essa linha permite que os fabricantes de equipamentos considerem a camada de toque juntamente com os designs de tela e gabinete.

Escolher o tamanho diagonal correto é apenas o primeiro passo. A área ativa da folha de toque deve corresponder à área de exibição utilizável e o sensor deve estar posicionado corretamente atrás da superfície de toque pretendida.

Por exemplo, um monitor de 21,5 polegadas instalado em um quiosque de autoatendimento pode ter uma moldura, moldura de montagem ou vidro protetor que altera as dimensões da área visível. Se o sensor e o display estiverem desalinhados, a posição de toque informada pode não corresponder ao local selecionado pelo usuário.

Antes de fazer o pedido, confirme o tamanho diagonal da tela, a proporção, a área ativa, as dimensões de montagem e a posição pretendida do sensor. Quando for necessário um tamanho personalizado, discuta o desenho mecânico e o arranjo de instalação com o fornecedor antes de finalizar o gabinete.

Também vale a pena testar a resposta ao toque nos cantos e nas bordas. Esses locais podem revelar problemas de alinhamento ou integração que podem não aparecer durante os testes básicos da tela central.

Folha de toque transparente para vidro, acrílico e policarbonato

Uma grande vantagem da folha de toque é que ela pode adicionar funcionalidade interativa sem a necessidade de um painel de toque com moldura convencional. A série XTM utiliza um filme PET transparente ultrafino de 0,2 mm e foi projetada para aplicação em vidro, acrílico e policarbonato.

A transmitância de luz especificada é de pelo menos 93%, tornando a transparência uma consideração importante para vitrines e sinalização digital onde o conteúdo subjacente precisa permanecer visível. O desempenho óptico real também dependerá da tela, do substrato, dos adesivos, dos tratamentos de superfície e da qualidade da instalação.

Cada substrato requer preparação adequada. A superfície de montagem deve estar limpa, seca e plana antes da aplicação do filme. Poeira, ar preso, rugas ou adesão irregular podem afetar a aparência final e complicar a solução de problemas.

As opções personalizadas incluem tratamentos anti-reflexo (AG), anti-impressão digital (AF) e anti-reflexo (AR), bem como serviços de tamanho, logotipo e colagem. Estas opções devem ser avaliadas de acordo com o ambiente de visualização e os requisitos de manutenção, em vez de serem selecionadas automaticamente para cada projeto.

Para aplicações curvas, confirme a geometria pretendida e as condições de montagem com o fornecedor. Embora a série XTM suporte aplicações planas e curvas, a compatibilidade deve ser verificada para a curvatura específica e o projeto de montagem antes da produção.

A qualidade da instalação tem um efeito direto no desempenho do toque

Mesmo um sensor adequado pode funcionar de forma inconsistente se for instalado incorretamente. Um processo de instalação controlado ajuda a reduzir problemas evitáveis ​​antes do dispositivo entrar em produção.

Comece limpando e secando a superfície traseira do vidro ou outro substrato compatível. Remova a camada protetora do filme e identifique o lado de detecção de acordo com as instruções do fornecedor. Alinhe o sensor cuidadosamente antes de aplicá-lo na superfície de montagem.

Durante a adesão, trabalhe gradativamente e utilize um raspador apropriado para remover o ar preso. Evite rugas, pressão irregular e puxões desnecessários no circuito flexível. Assim que o filme estiver preso, conecte seu circuito impresso flexível (FPC) ao controlador correspondente usando o conector designado.

O controlador pode então ser conectado ao dispositivo host através do cabo USB fornecido. Conclua a configuração e calibração necessárias do sistema antes de avaliar o desempenho do toque.

A calibração é particularmente importante ao verificar se as coordenadas de toque relatadas correspondem à interface visível. Teste vários pontos na tela, incluindo cantos, bordas e centro. Se aparecer um deslocamento consistente, inspecione o alinhamento e a calibração antes de assumir que o próprio sensor está com defeito.

Para ambientes de produção, documentar essas etapas ajuda diferentes técnicos a seguir o mesmo processo e facilita o rastreamento de problemas relacionados à instalação.

Verifique a conectividade USB e a compatibilidade do sistema operacional

A precisão do toque também depende de como o controlador se comunica com o sistema host. A série XTM usa uma interface USB 2.0 de alta velocidade e é especificada para compatibilidade com Windows, Android e Linux.

Para projetos OEM, confirme se o controlador selecionado e o dispositivo host funcionam juntos na versão pretendida do sistema operacional. Os testes básicos de conexão devem verificar se o dispositivo é reconhecido, se as coordenadas de toque são relatadas corretamente e se o aplicativo responde aos gestos necessários.

O fornecedor descreve a interface como sem driver, com calibração ainda necessária. Os requisitos reais de configuração devem ser verificados em relação ao ambiente de hardware e software selecionado, especialmente para sistemas embarcados ou imagens de sistema operacional personalizadas.

Um teste prático de aceitação deve incluir toques repetidos, arrastar contínuo, zoom e rotação com dois dedos e entrada de toque simultânea. Execute os testes após a instalação e novamente após o conjunto ter sido encaixado em seu gabinete final. Isso ajuda a identificar problemas causados ​​pela estrutura completa do dispositivo, e não apenas pela folha sensível ao toque.

Avalie a durabilidade de equipamentos comerciais e públicos

Dispositivos sensíveis ao toque em ambientes públicos enfrentam interações mais do que frequentes. Eles também podem ser expostos a impressões digitais, limpeza de rotina, impactos acidentais e umidade.

A série XTM especifica proteção à prova d'água IP67 e resistência ao vandalismo e à poluição. Esses recursos são relevantes ao avaliar soluções de toque para equipamentos voltados ao público, mas as equipes de projeto devem confirmar as condições de teste aplicáveis ​​e o escopo de proteção antes de confiar neles em um produto acabado.

Em particular, não se deve presumir que o nível de proteção declarado da folha sensível ao toque se aplique automaticamente a todo o dispositivo. O invólucro, as costuras, as saídas dos cabos, o controlador, os conectores e o método de instalação podem afetar a resistência do sistema montado à água e aos contaminantes.

Para máquinas de venda automática e quiosques de informações, considere os agentes de limpeza reais, a frequência de uso, a exposição a líquidos e as condições de serviço esperadas. Um protótipo testado em condições representativas pode ajudar a verificar se a construção selecionada atende aos requisitos da aplicação.

Trabalhe com um fornecedor que oferece suporte à integração de produtos

A seleção da folha de toque geralmente faz parte de um projeto maior de desenvolvimento de equipamentos. A capacidade do fornecedor de oferecer suporte à personalização, integração do controlador, consistência de fabricação e comunicação técnica pode, portanto, ser tão importante quanto a especificação do sensor.

ShenZhen GreenTouch Technology Co., Ltd. é um fabricante profissional de produtos de toque que oferece telas de toque capacitivas e resistivas, molduras de toque infravermelho, folhas de toque nano, monitores de toque e sistemas de toque integrados. Suas capacidades de fabricação incluem uma oficina de laminação sem poeira Classe 1000, múltiplas técnicas de colagem e uma oficina de produção padrão cobrindo 5.000 metros quadrados.

A empresa também reporta mais de 20 engenheiros técnicos, mais de 50 novos produtos anualmente e mais de 10 patentes anuais. Suas credenciais de qualidade e produto incluem certificações de sistema de gestão ISO 9001 e ISO 14001, juntamente com certificações de produtos como CE, FCC, CB e RoHS.

Para um projeto da série XTM, os compradores devem fornecer o tamanho da tela alvo, o material do substrato, a proporção, os gestos de toque esperados, o sistema operacional host e os desenhos de instalação, quando disponíveis. Esses detalhes ajudam a estabelecer se um tamanho padrão é apropriado ou se são necessárias customização e validação adicional.

Uma lista de verificação prática antes de finalizar sua folha de toque

Antes de aprovar uma folha sensível ao toque para produção, revise os seguintes pontos:

• Requisitos de toque: confirme se o aplicativo precisa de entrada com um único dedo, gestos multitoque ou interação simultânea de vários usuários.

• Compatibilidade de exibição: verifique o tamanho diagonal, proporção, área ativa e alinhamento do sensor.

• Substrato e instalação: Confirme a compatibilidade do material, preparação da superfície, geometria de montagem e quaisquer requisitos de superfície curva.

• Controlador e software: teste a conectividade USB, o reconhecimento do sistema operacional, a calibração e o comportamento do aplicativo.

• Desempenho óptico: Avalie transparência, reflexos, brilho e adequação de tratamentos de superfície opcionais.

• Condições ambientais: Revise os métodos de limpeza, exposição à umidade, proteção mecânica e os requisitos do gabinete completo.

• Validação de produção: Teste a montagem acabada em condições operacionais realistas antes de aprovar a produção em volume.

Uma avaliação estruturada ajuda os fabricantes a distinguir entre as especificações do sensor e o desempenho do dispositivo interativo finalizado.

Conclusão

A escolha de uma folha de toque PCAP de 12 pontos requer mais do que contar entradas de toque simultâneas. A solução certa deve corresponder aos gestos pretendidos, à geometria da tela, ao substrato, ao controlador, ao software e ao ambiente operacional. A instalação e os testes em nível de sistema são igualmente importantes para obter resultados consistentes.

A Interactive Touch Foil de 10,1 a 32 polegadas (Série XTM) oferece uma combinação de toque PCAP de 12 pontos, um filme PET transparente de 0,2 mm, vários tamanhos de tela e opções de personalização para aplicações planas ou curvas. Ao definir os requisitos antecipadamente e validar a montagem completa, os OEMs e integradores de sistemas podem tomar decisões mais bem informadas para quiosques, máquinas de venda automática, sinalização digital, mesas interativas e outros equipamentos habilitados para toque.

Para projetos que exigem uma interface de toque personalizada, a ShenZhen GreenTouch Technology Co., Ltd. pode ser consultado sobre tamanhos disponíveis, compatibilidade de substrato, configuração do controlador e requisitos de instalação.
