Resolução 4096×4096 em pequenas telas sensíveis ao toque resistivas: o que isso significa

Ao selecionar uma tela sensível ao toque para um terminal industrial, dispositivo de diagnóstico portátil ou painel de controle compacto, a resolução costuma ser uma das primeiras especificações que os engenheiros notam. Uma tela anunciada com resolução de 4.096 × 4.096 pode parecer oferecer uma exibição excepcionalmente detalhada, mas esse número precisa ser entendido no contexto da tecnologia de toque resistivo. A resolução da tela, a precisão do posicionamento do toque, o tamanho da tela e o ambiente operacional afetam o desempenho de um painel de toque em uma aplicação real.

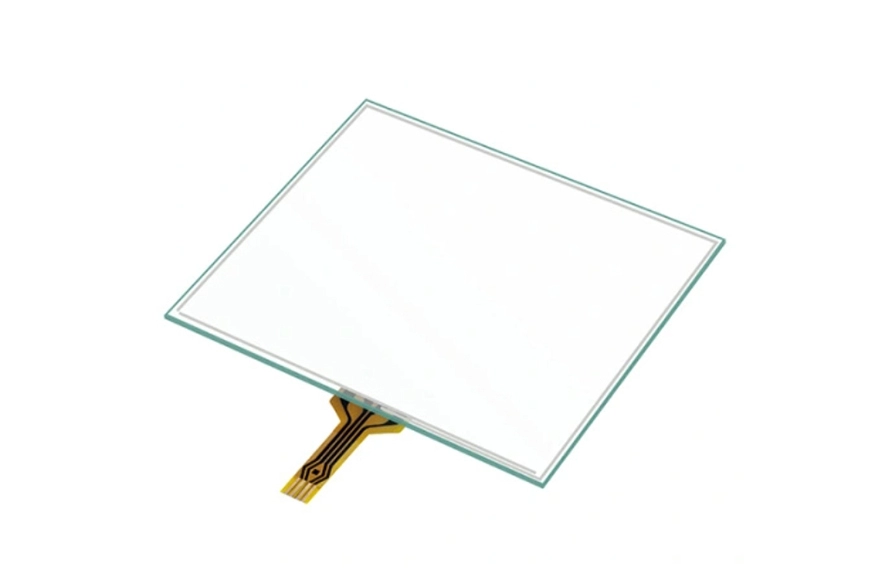

Para projetistas de equipamentos que avaliam uma tela sensível ao toque resistiva de 2,7 a 10,1 polegadas (4 fios) , a compreensão dessas distinções ajuda a evitar incompatibilidades de especificações e facilita a seleção de um painel adequado ao hardware pretendido. A especificação da resolução é uma parte da decisão, juntamente com a resposta ao toque, durabilidade da superfície, compatibilidade elétrica e resistência ambiental.

O que realmente significa resolução 4096 × 4096?

Uma resolução de 4.096 × 4.096 descreve um intervalo de coordenadas de 4.096 posições ao longo de cada eixo. Em um contexto de entrada de toque, indica o número de valores de coordenadas distinguíveis disponíveis dentro do intervalo de posição de toque relatado. A grade de coordenadas teóricas contém mais de 16 milhões de combinações XY possíveis.

No entanto, isso não significa automaticamente que uma tela sensível ao toque física possa distinguir com precisão todas as coordenadas adjacentes sob todas as condições. O desempenho real depende do controlador de toque, da conversão analógico-digital, da construção do painel, das características de calibração, do processamento de sinal e da instalação mecânica.

Também é importante distinguir a resolução do toque da resolução da tela. A resolução da tela se refere ao número de pixels usados ​​para renderizar imagens e texto. A resolução de toque descreve a granularidade das coordenadas usada para identificar onde uma pessoa pressiona o painel. Um painel de toque resistivo pode relatar uma faixa de coordenadas de 4.096 × 4.096 enquanto está emparelhado com uma tela que possui uma resolução de pixel nativa diferente.

Para os fabricantes de equipamentos, a questão prática não é simplesmente qual o tamanho do número de coordenadas. É se a tela sensível ao toque consegue identificar consistentemente as posições de entrada pretendidas em toda a área utilizável do dispositivo finalizado.

Por que a resolução coordenada é importante em telas pequenas

Em uma tela interativa grande, os usuários geralmente têm mais espaço para selecionar os controles. Em uma tela sensível ao toque compacta, mesmo um pequeno erro de posicionamento pode afetar a experiência do usuário. Botões, teclados numéricos, itens de menu e campos de parâmetros geralmente precisam caber em um espaço limitado.

Uma alta resolução de coordenadas relatada fornece uma representação digital refinada das posições de toque. Quando combinado com o desempenho adequado do controlador e a integração correta do sistema, isso pode suportar mapeamento de entrada mais preciso para interfaces compactas.

Por exemplo, um terminal industrial portátil pode usar um painel de 4,3 polegadas para inserir quantidades de estoque ou confirmar o status do equipamento. Um dispositivo de diagnóstico portátil pode usar uma tela de 6 polegadas para selecionar as configurações de medição, enquanto um pequeno painel de controle pode colocar diversas funções operacionais dentro de uma interface limitada.

Nessas aplicações, os engenheiros devem avaliar a consistência das coordenadas em toda a área ativa, em vez de confiar apenas no valor da resolução. Tocar próximo aos cantos, ao longo das bordas e ao redor de pequenos controles de interface pode revelar problemas que um ponto de teste central pode não identificar.

A linha de telas sensíveis ao toque resistivas de 4 fios do GreenTouch abrange tamanhos de tela de 2,7 a 10,1 polegadas, tornando-a relevante para equipamentos compactos onde os requisitos de espaço, confiabilidade de entrada e integração precisam ser considerados em conjunto.

Como funciona a tecnologia de toque resistivo de quatro fios

Uma tela sensível ao toque resistiva de quatro fios normalmente usa duas camadas condutoras separadas por um pequeno espaço. Quando um usuário pressiona a superfície, as camadas fazem contato no local de toque. O controlador mede os sinais elétricos resultantes para determinar as coordenadas X e Y.

Este princípio operacional de pressão física é um dos motivos pelos quais as telas sensíveis ao toque resistivas continuam úteis em aplicações industriais e incorporadas. Eles podem responder a um dedo, a um dedo enluvado ou a uma caneta adequada, dependendo do design do painel e do controlador. Ao contrário das tecnologias tácteis que dependem da detecção de alterações num campo eléctrico, os painéis resistivos registam o contacto induzido por pressão entre as suas camadas condutoras.

A construção de um painel influencia suas características elétricas, sensação superficial, desempenho óptico e durabilidade. GreenTouch especifica duas estruturas possíveis para sua linha de quatro fios de tamanho pequeno: filme ITO com vidro ITO e filme ITO com filme ITO. A estrutura apropriada depende do projeto pretendido e do equilíbrio necessário entre rigidez, flexibilidade e restrições de integração.

O produto tem uma espessura total declarada de aproximadamente 2,3 mm. Para terminais compactos e equipamentos de controle integrados, um painel relativamente fino pode ajudar os engenheiros a gerenciar o espaço disponível dentro do gabinete. No entanto, a espessura completa da montagem também deve levar em conta a tela, as camadas adesivas, o controlador, as ferragens de montagem e outros componentes.

A resolução é apenas uma parte da precisão do toque

Uma tela sensível ao toque com intervalo de coordenadas de 4096 × 4096 não deve ser avaliada apenas com base nesse número. Vários outros fatores influenciam a qualidade da entrada por toque.

Primeiro, o desempenho do controlador determina como os sinais elétricos do painel são convertidos em coordenadas. Um controlador estável e um processamento de sinal apropriado ajudam a manter uma entrada consistente em condições normais de operação.

Em segundo lugar, a instalação mecânica do painel é importante. Pressão irregular, deformação do gabinete, montagem incorreta ou tensão excessiva nas bordas podem afetar o comportamento de toque. Um gabinete bem projetado deve suportar o painel sem colocar cargas indesejadas na área ativa.

Terceiro, a calibração e o mapeamento de coordenadas devem atender aos requisitos do sistema host. GreenTouch descreve seus produtos de quatro fios como oferecendo toque leve, sem desvio e sem calibração. Para um projeto de produção, os engenheiros devem confirmar o significado pretendido dessas especificações com o fornecedor e verificar o comportamento usando o controlador, o sistema operacional e o software aplicativo reais. Os testes no nível do sistema continuam importantes, especialmente quando a tela sensível ao toque é integrada a um dispositivo personalizado.

Finalmente, o tamanho e o layout dos elementos da interface afetam a usabilidade prática. Uma grade de coordenadas precisa não pode compensar botões muito pequenos, mal espaçados ou difíceis de alcançar. O design da interface deve considerar as condições de trabalho do usuário, o método de entrada e a frequência esperada de operação.

Durabilidade da Superfície e Proteção Ambiental

Pequenas telas sensíveis ao toque usadas em ambientes industriais podem enfrentar operações repetidas, poeira, umidade, contaminação por óleo e contato acidental com objetos duros. Estas condições podem ser tão importantes quanto a resolução das coordenadas na escolha de um painel.

GreenTouch especifica uma vida útil de 1.000.000 de operações de toque para sua linha de telas sensíveis ao toque resistivas de quatro fios de tamanho pequeno. Esta figura fornece um ponto de partida útil para avaliar o uso esperado, mas as equipes de aquisição devem esclarecer as condições de teste, o local de contato, a força aplicada e os critérios de aceitação associados à classificação.

As informações do produto também identificam uma classificação de dureza de lápis de 3H de acordo com ASTM D3363. A dureza do lápis é um teste de dureza superficial e não deve ser interpretada como uma garantia contra todo tipo de risco ou impacto. O revestimento rígido de névoa especificado e o tratamento do anel anti-Newton destinam-se a abordar a proteção da superfície e a interferência óptica, ajudando o painel a manter uma aparência utilizável sob condições operacionais apropriadas.

Para equipamentos expostos à contaminação, o fabricante afirma que a tela sensível ao toque pode ser vedada para atender aos requisitos NEMA 4, 4X ou 12. O nível de proteção real depende do invólucro concluído, dos componentes de vedação, dos métodos de montagem e dos testes de validação. Os compradores devem, portanto, confirmar se a classificação exigida se aplica ao dispositivo acabado ou a uma configuração específica do painel.

Estas considerações são particularmente relevantes para terminais industriais portáteis, leitores de códigos de barras logísticos, interfaces de controle de equipamentos e instrumentos de diagnóstico portáteis. Nessas configurações, o painel deve continuar a funcionar como parte do dispositivo completo e não como um componente isolado.

Escolhendo o tamanho de tela e a proporção corretos

O tamanho correto da tela depende do layout da interface, do espaço de montagem disponível e da quantidade de informações exibidas de uma só vez. Um painel menor pode ser apropriado para uma função de controle dedicada, enquanto um painel maior pode acomodar menus mais detalhados e múltiplos campos de dados.

GreenTouch lista os seguintes tamanhos padrão para sua linha de telas sensíveis ao toque resistivas de quatro fios:

• 16:9 ou opções de formato widescreen semelhantes: 2,7, 4,3, 6,2, 7, 9 e 10,1 polegadas.

• Opções de formato 4:3: 5,7, 6, 6,5, 9,7 polegadas.

A área ativa exata, a proporção, as dimensões do contorno e a disponibilidade devem ser confirmadas para o modelo selecionado antes da finalização do projeto mecânico.

Por exemplo, um terminal de leitura de código de barras pode priorizar dimensões compactas e uma interface numérica simples. Um dispositivo de diagnóstico portátil pode precisar de mais espaço para valores de medição, enquanto um controlador de equipamento pode exigir um layout que permaneça legível a partir de uma posição operacional fixa.

Os engenheiros também devem considerar como a tela será visualizada sob as condições de iluminação esperadas, se o usuário usará luvas e se a interface deverá acomodar entradas frequentes ou repetitivas. Esses requisitos práticos ajudam a determinar se um determinado tamanho e acabamento superficial são adequados.

Conectando a tela sensível ao toque a sistemas embarcados

A compatibilidade elétrica e de software deve ser confirmada no início do processo de desenvolvimento. GreenTouch afirma que suas soluções de tela sensível ao toque resistiva de quatro fios podem ser usadas com sistemas Windows, Android e Linux. A compatibilidade final depende do controlador selecionado, dos drivers disponíveis, do método de conexão e do hardware host.

O processo de conexão descrito envolve conectar o cabo de extensão à placa do driver, conectar o cabo de extensão ao cabo da tela sensível ao toque e conectar a placa do driver ao cabo USB. Os engenheiros devem seguir as instruções de fiação fornecidas para a configuração específica, em vez de presumir que cada painel usa uma interface idêntica.

Antes da produção em massa, a equipe de desenvolvimento deve verificar a orientação das coordenadas, a resposta ao toque, o posicionamento do conector, o roteamento dos cabos e a operação após repetidas conexões e desconexão, quando aplicável. Também vale a pena verificar se o controlador pode ser acomodado dentro do gabinete sem interferir em outros componentes.

Estas verificações são especialmente importantes ao integrar um pequeno painel num dispositivo existente. Uma tela sensível ao toque pode atender às especificações de coordenadas exigidas, mas ainda assim exigir ajustes no controlador, no comprimento do cabo, na estrutura de montagem ou no software do aplicativo antes que possa ser usada de maneira confiável.

Opções de personalização para fabricantes de equipamentos

Os tamanhos padrão nem sempre atendem aos requisitos mecânicos e elétricos de um produto acabado. GreenTouch oferece opções de personalização que abrangem aparência, interfaces elétricas e projeto estrutural.

Dependendo da aplicação, a personalização pode incluir dimensões da tela, posicionamento do logotipo, localização flexível da saída do circuito impresso, embalagem, espessura do vidro ITO, acabamento fosco, tratamento anti-anel Newton, acabamento antirreflexo, acabamento liso, seleção do controlador e configuração da interface. Requisitos de alta temperatura, alta umidade e anti-UV também podem ser discutidos para configurações adequadas.

Para projetos de equipamentos OEM e industriais, esses detalhes devem ser definidos antes que o projeto seja congelado. Alterações na saída do cabo, nas dimensões do painel ou na disposição de montagem podem afetar o gabinete e o processo de montagem. Os requisitos ambientais também podem influenciar a seleção de materiais e os testes de qualificação.

Uma consulta técnica útil deve incluir o tamanho da tela alvo, o intervalo de coordenadas necessário, o sistema operacional host, a interface do controlador, as dimensões de montagem, o ambiente operacional esperado e os requisitos de serviço estimados. Fornecer desenhos ou especificações de interface ajuda o fornecedor a avaliar se uma configuração padrão é adequada ou se é necessário um projeto personalizado.

Trabalhando com o GreenTouch na seleção da tela sensível ao toque

Como fabricante profissional de produtos de toque, a ShenZhen GreenTouch Technology Co., Ltd. fornece telas sensíveis ao toque resistivas e capacitivas, molduras de toque infravermelho, monitores de toque e computadores de toque integrados para diferentes aplicações de equipamentos.

As capacidades declaradas da empresa incluem uma oficina de laminação sem poeira Classe 1.000, vários processos de colagem e laminação completa, mais de 20 engenheiros técnicos e uma oficina de produção padrão de 5.000 metros quadrados. Ele também relata certificações ISO 9001 e ISO 14001, juntamente com certificações de produtos, incluindo CE, FCC e RoHS para produtos relevantes. Os compradores devem verificar os certificados e seu escopo para a configuração específica em consideração.

Para um novo projeto, é útil discutir o ambiente operacional e a arquitetura do sistema juntamente com a especificação do painel. Isso permite que o fabricante e o desenvolvedor do equipamento avaliem não apenas a faixa de coordenadas necessária, mas também a resposta ao toque, a durabilidade, a configuração do cabo, o ajuste mecânico e a consistência da produção.

A tela de toque resistiva de 2,7 a 10,1 polegadas (4 fios) é candidata para terminais industriais compactos, dispositivos de diagnóstico portáteis, equipamentos de logística e pequenos painéis de controle que exigem entrada de toque baseada em pressão. Sua faixa de coordenadas declarada de 4096 × 4096 é uma especificação importante, mas a seleção final deve ser baseada no desempenho verificado do sistema e nos requisitos da aplicação.

Resumindo, a resolução de coordenadas descreve com que precisão as posições de toque podem ser representadas; ele não determina de forma independente a precisão do mundo real. Ao avaliar em conjunto o controlador, a construção do painel, a durabilidade da superfície, as dimensões da tela e os requisitos de integração, os fabricantes de equipamentos podem tomar uma decisão mais informada e reduzir problemas evitáveis ​​durante o desenvolvimento do produto.
