Posição: Casa > Produtos > Tela sensível ao toque > Folha de toque interativa > Folha de toque interativa de 10,1 a 32 polegadas (série XTM)

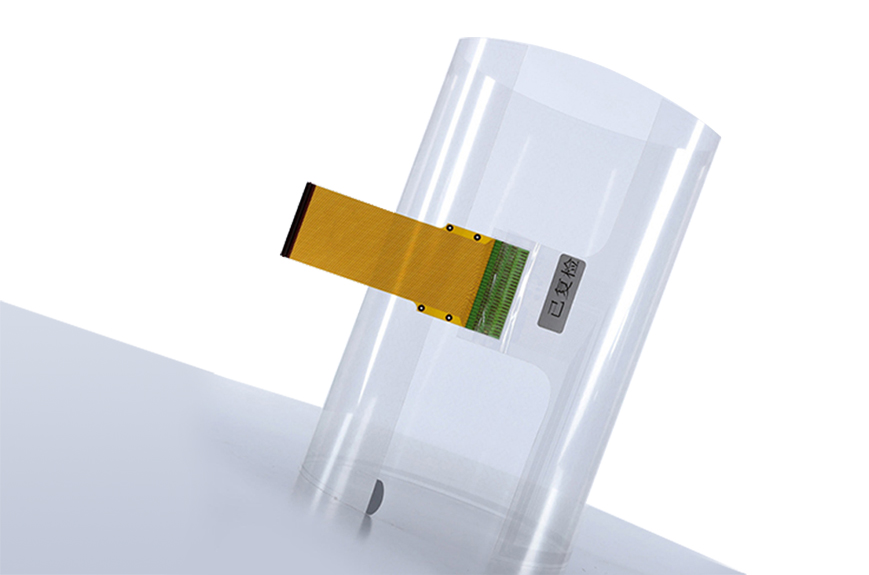

Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
informação do produto

Tipo de toque: PCAP interativo, toque de 12 pontos

Material: filme PET transparente ultrafino de 0,2 mm

Aplicável a: vidro, acrílico, policarbonato

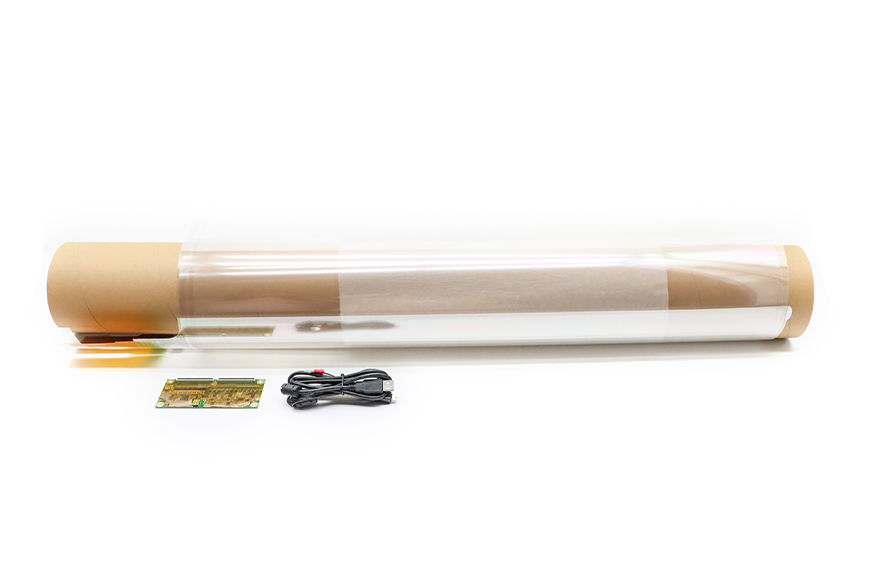

Lista de embalagem: Folha de toque * 1, Controlador * 1, Linha USB * 1

Personalizável: Tamanho, Logotipo, Serviços de colagem, AG, AF, AR

Características

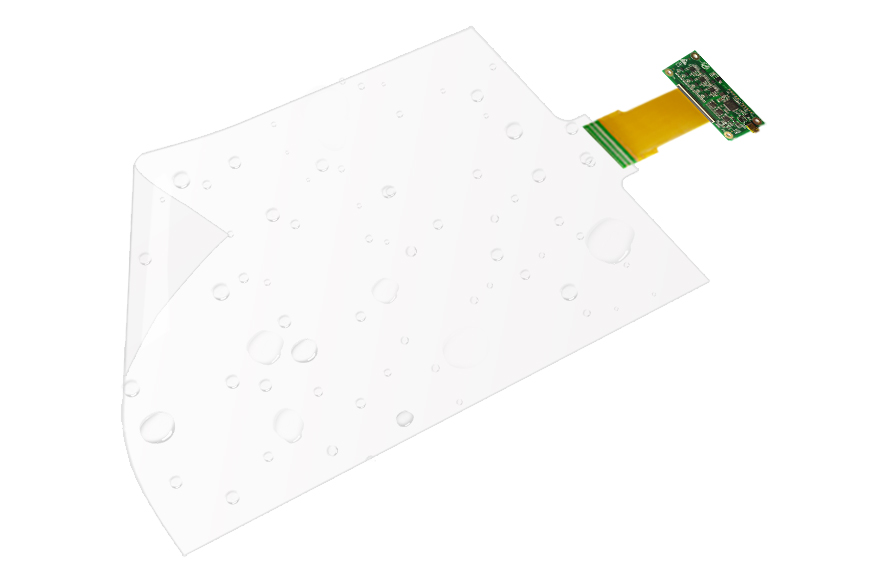

● IP67 à prova d'água, à prova de vandalismo e antipoluição

● Transmitância≥93%, penetração forte, ângulo total anti-reflexo

● Pode ser reto ou curvo, integrado sem moldura

● Posicionamento e toque precisos, sem desvios, sem toque em cantos mortos

● Toque com pressão zero, pode clicar, arrastar, aumentar, diminuir o zoom e girar

Descrição do produto

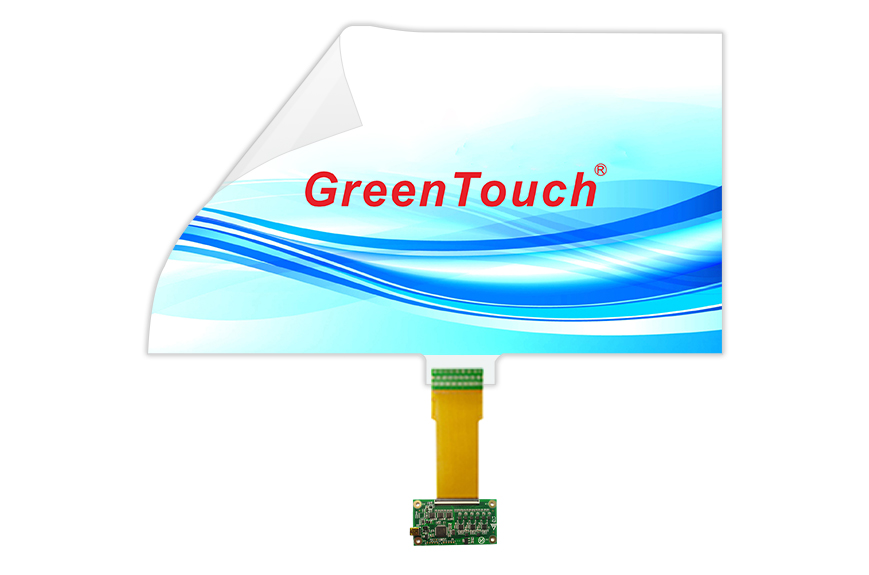

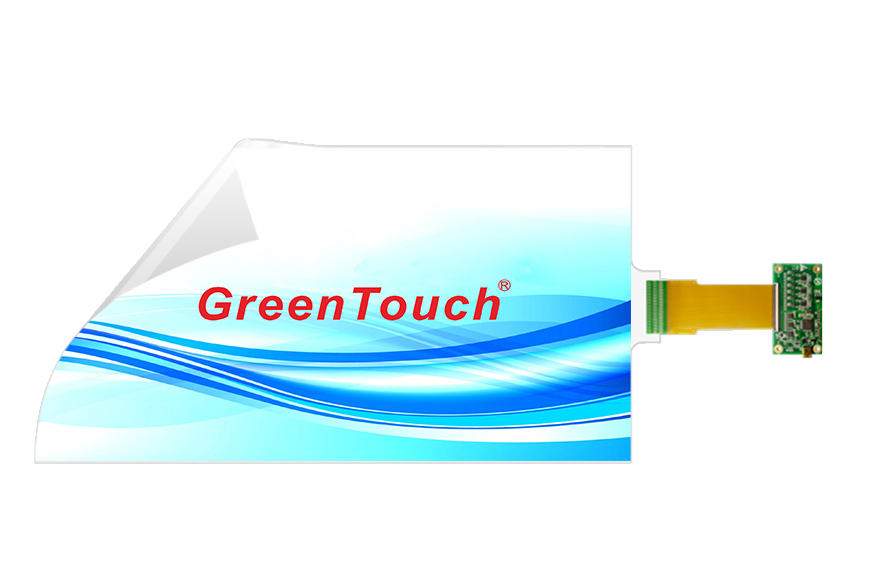

  • Visão geral da folha de toque capacitiva

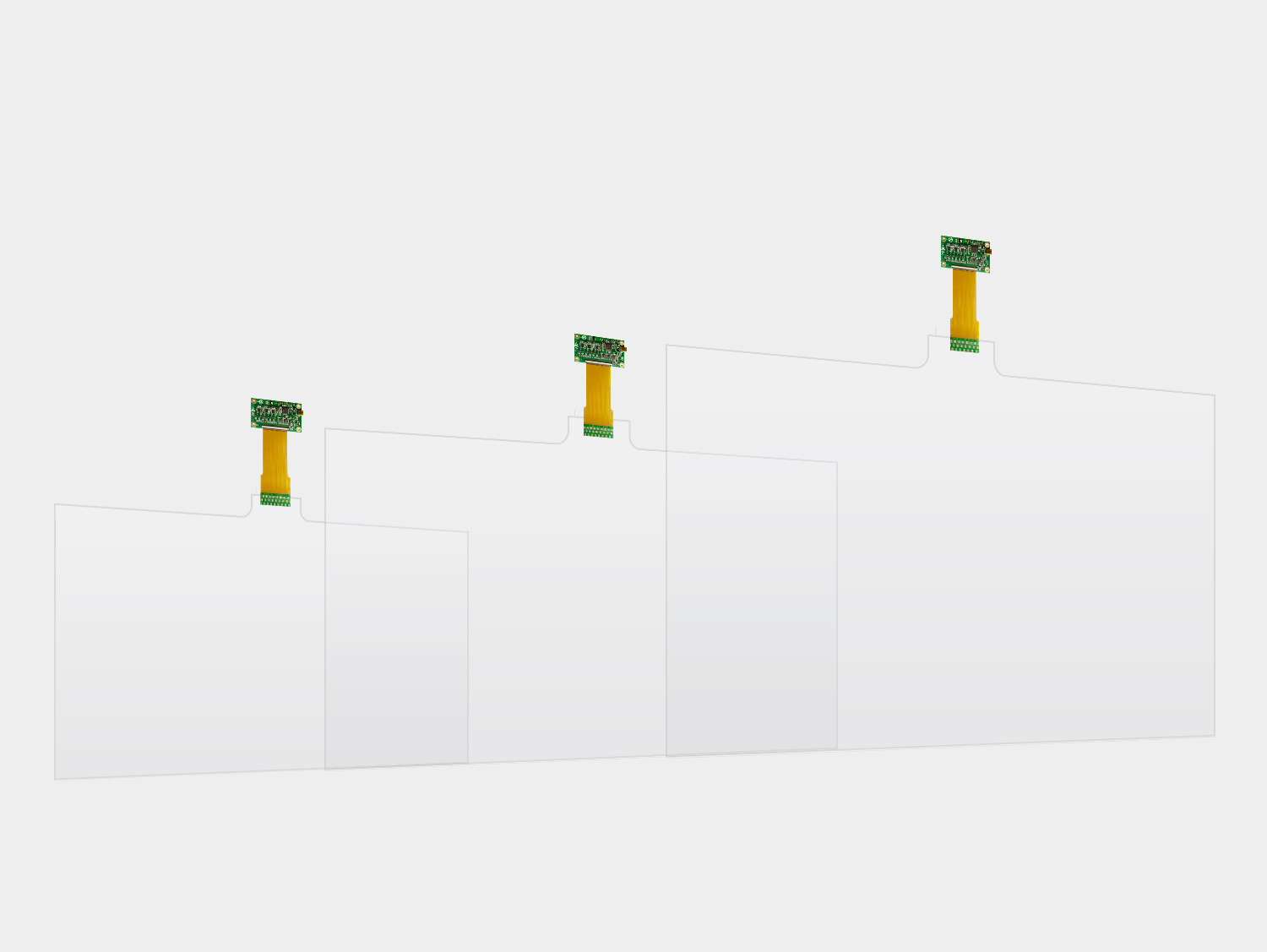

    Visão geral da folha de toque capacitiva
    As folhas de toque capacitivas interativas da série GreenTouch XTM, com suas características altamente adaptáveis, transparentes e duráveis, fornecem uma solução econômica de "transformação de tela sensível ao toque" para dispositivos que exigem formatos padrão ou especiais, transformando superfícies comuns em telas sensíveis ao toque. filmes, com uma camada de matriz de grade composta por uma camada de fios metálicos cruzados pelos eixos X e Y. Pode atingir transparência total, seja plana ou curva, e é à prova d'água, à prova de manchas e livre de interferência de luz. Ele também possui um design sem borda para controle de toque.FPC tem boa flexibilidade e alta flexibilidade, usa IC altamente estável e placa de controle de circuito.

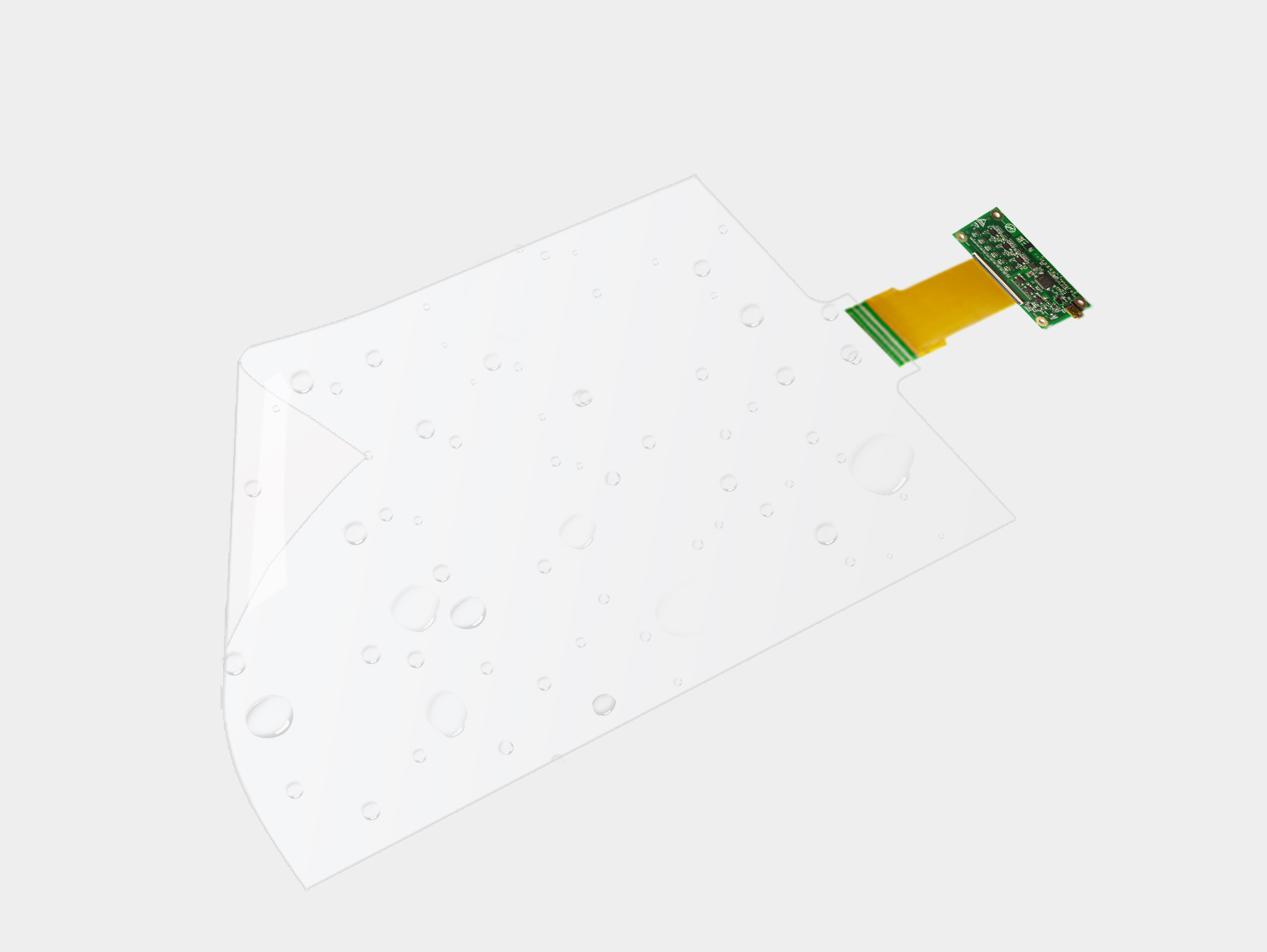

  • Função e estrutura
    Função e estrutura
    Conectar a folha de toque PCAP é simples, usando uma interface USB 2.0 de velocidade total, adota plugue de liga de alumínio, sem necessidade de driver, apenas calibração. O tempo de reconhecimento USB é 3 vezes maior que o de um plugue USB normal e a velocidade de transmissão atinge 480 Mbps. 16:9) Tamanho: 10,1”, 10,4”, 12”, 12,1”, 15,6”, 18,5”, 19”, 21,5”, 22”, 23,6”, 24”, 27”, 32”
    (proporção 4:3) Tamanho: 17”, 19”
    (proporção 16:10) Tamanho: 19”
    Altamente personalizado: tamanho, logotipo, serviços de colagem, AG, AF, AR
  • Conexões e sistemas
    Conexões e sistemas

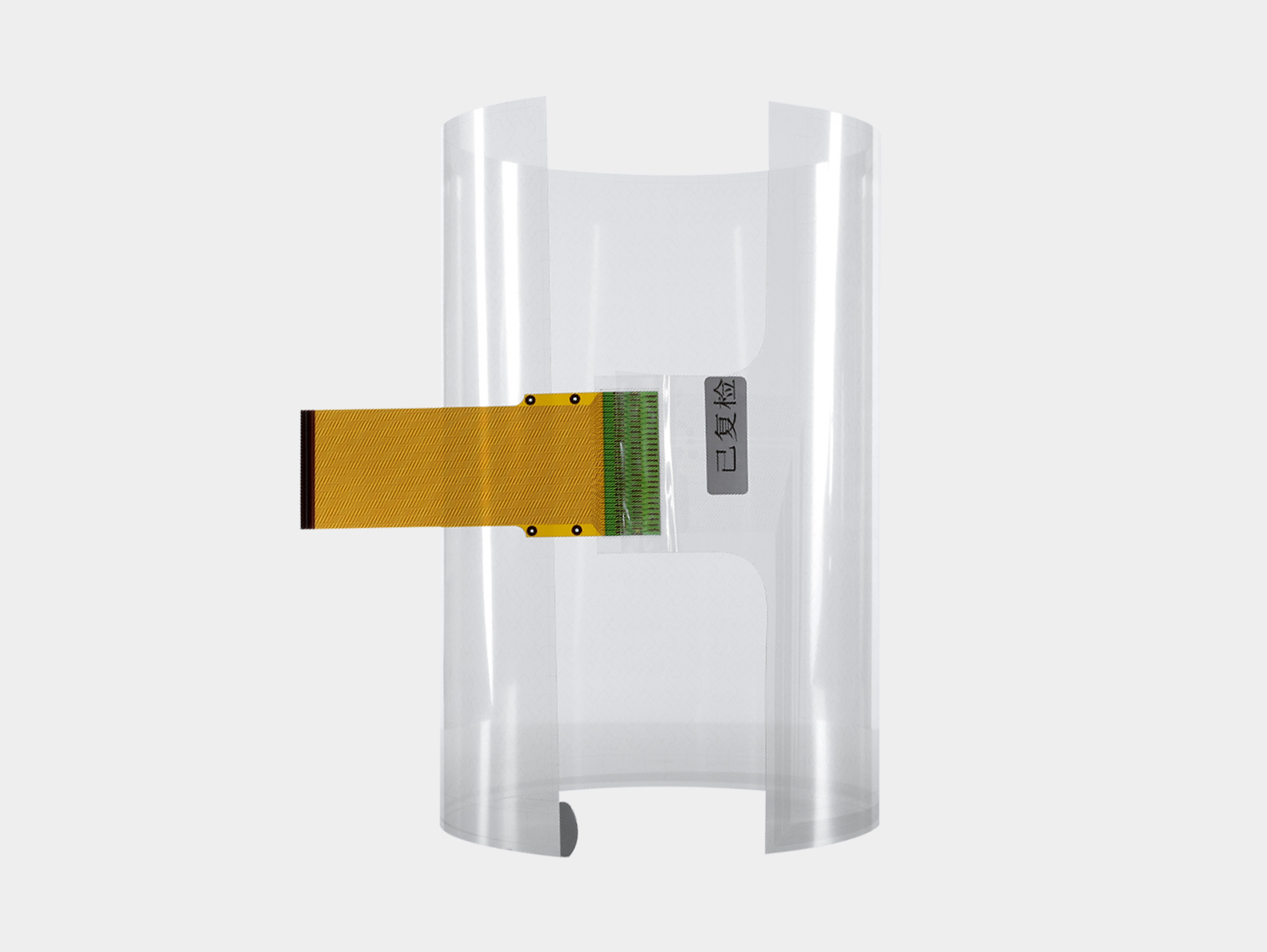

  • Vários tamanhos disponíveis
    Vários tamanhos disponíveis
Etapas de montagem
1. Preparação da superfície: Certifique-se de que a superfície de montagem (por exemplo, a parte traseira da folha de vidro ou acrílico) esteja limpa, plana e seca.
2. Alinhamento e adesão: Retire a camada protetora da película de toque. Alinhe o lado de detecção (o lado com o padrão do circuito) com a parte de trás do meio, cole-o cuidadosamente e use um raspador para remover bolhas de ar para garantir um acabamento liso e sem rugas.
3. Conectando o controlador: Conecte a extremidade do circuito impresso flexível (FPC) do filme de toque à placa de controle de toque correspondente por meio do conector.
4. Conexão Elétrica: Conecte a placa de controle a um computador ou dispositivo de controle principal usando um cabo de dados USB.
5. Instalação e calibração do driver: Instale o driver no computador e conclua a calibração nas “Configurações da tela sensível ao toque” do sistema operacional.
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Especificações
Em geral

Fabricante:GreenTouch

Nome do produto: Folha de toque capacitivo (série XTM)

Tamanhos regulares: 10,1”, 10,4”, 12”, 12,1”, 15,6”, 17”, 18,5”, 19”, 21,5”, 22”, 23,6”, 24”, 27”, 32”

Garantia: 1-3 anos

Certificados: CE, FCC, RoHS

Painel

Tipo de painel: Filme + Filme

Tamanho diagonal: 10,1 a 32 polegadas

Proporção: 16:9,4:3,16:10

Gesto de toque: clicar, arrastar, aplicar zoom, girar

Desvio: ≤0,5 mm

Transmitância: ≥93%

Velocidade de digitalização: 8ms/quadro

Sensor:TX24 RX48

Tecnologia de toque: 12 pontos de toque capacitivos

Lista de embalagem: Folha de toque * 1, Controlador * 1, Linha USB * 1

Sistema de suporte de toque: Windows, Android, Linux

Ambiental

Tempo de operação: Máx. Ininterrupto 24 horas por dia, 7 dias por semana

Temperatura operacional: –20°C a 70°C

Armazenamento de temperatura:-20°C a 70°C

Umidade: 90% de umidade relativa, sem condensação

Conectividade

Interface: USB

Conformidade

Certificações: CE,FCC,RoHS

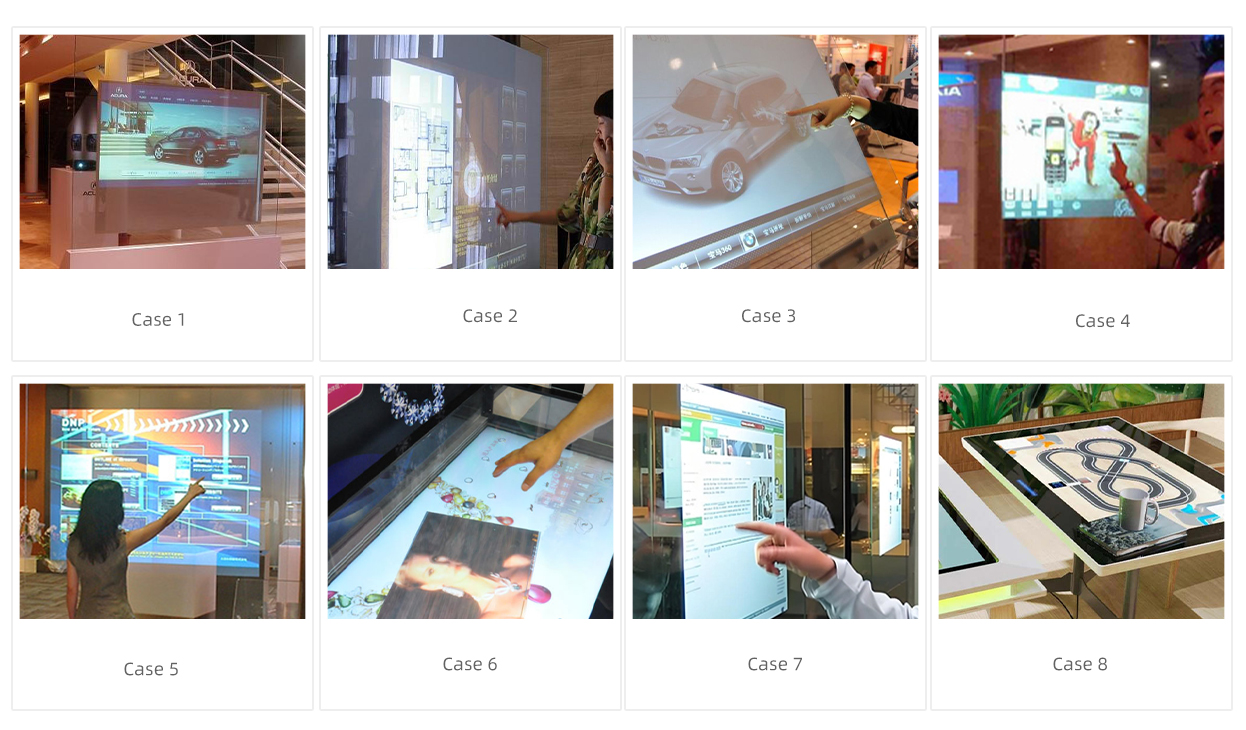

Campo de Aplicação
Folha de toque interativa de 10,1 a 32 polegadas (série XTM)
Especificação e download
TamanhoModeloDimensõesVer áreaRazãoInterfaceBaixar desenho
10,1"GT-XTM10.1L-1242*147,4mm223,5*125,7mm16:9USB

GT-XTM10.1L-1

10,1"GT-XTM10.1W-1247,3*146,8mm223,5*125,7mm16:9USB

GT-XTM10.1W-1

10,4"GT-XTM10.4L-1248,6*151,1mm230,2*129,5mm16:9USB

GT-XTM10.4L-1

10,4"GT-XTM10.4W-1253,9*150,5mm230,2*129,5mm16:9USB

GT-XTM10.4W-1

12,1"GT-XTM12.1L-1286,3*172,3mm267,8*150,6mm16:9USB

GT-XTM12.1L-1

12"GT-XTM12L-1284,1*171mm265,6*149,4mm16:9USB

GT-XTM12L-1

12"GT-XTM12L-2262,2*204,5mm243,8*182,8mm16:9USB

GT-XTM12L-2

12"GT-XTM12W-1289,2*170,4mm265,6*149,4mm16:9USB

GT-XTM12W-1

12"GT-XTM12W-2267,4*203,9mm243,8*182,8mm16:9USB

GT-XTM12W-2

15,6"GT-XTM15.6L-1368*215mm345*194mm16:9USB

GT-XTM15.6L-1

15,6"GT-XTM15.6W-1368*215mm345*194mm16:9USB

GT-XTM15.6W-1

17"GT-XTM17L-1364*281mm345*259mm4:3USB

GT-XTM17L-1

17"GT-XTM17W-1369*280mm378*212mm4:3USB

GT-XTM17W-1

18,5"GT-XTM18.5L-1428*251mm409*230mm16:9USB

GT-XTM18.5L-1

18,5"GT-XTM18.5W-1433*251mm409*230mm16:9USB

GT-XTM18.5W-1

19"GT-XTM19L-1439*258mm420*236mm16:9USB

GT-XTM19L-1

19"GT-XTM19L-2404*311mm386*289mm4:3USB

GT-XTM19L-2

19"GT-XTM19L-3427*277mm409*255mm16:10USB

GT-XTM19L-3

19"GT-XTM19W-1444*258mm420*236mm16:9USB

GT-XTM19W-1

19"GT-XTM19W-2409*310mm386*289mm4:3USB

GT-XTM19W

19"GT-XTM19W-3433*277mm409*255mm16:10USB

GT-XTM19W-3

21,5"GT-XTM21.5L-1494*289mm475*267mm16:9USB

GT-XTM21.5L-1

21,5"GT-XTM21.5W-1499*288mm475*267mm16:9USB

GT-XTM21.5W-1

22"GT-XTM22L-1492*318mm473*296mm16:9USB

GT-XTM22.0L-1

22"GT-XTM22W-1497*318mm473*296mm16:9USB

GT-XTM22.0W-1

23,6"GT-XTM23.6L-1540*315mm522*293mm16:9USB

GT-XTM23.6L-1

23,6"GT-XTM23.6W-1545*314mm522*293mm16:9USB

GT-XTM23.6W-1

24"GT-XTM24L-1549*320mm531*298mm16:9USB

GT-XTM24L-1

24"GT-XTM24W-1554*319mm531*298mm16:9USB

GT-XTM24W-1

27"GT-XTM27L-1616*357mm597*336mm16:9USB

GT-XTM27L-1

27"GT-XTM27W-1621*357mm597*336mm16:9USB

GT-XTM27W-1

32"GT-XTM32L-1726*419mm708*398mm16:9USB

GT-XTM32L-1

32"GT-XTM32W-1731*419mm708*398mm16:9USB

GT-XTM32W-1
