Filme ITO e vidro ITO em telas sensíveis ao toque resistivas de 4 fios: seleção de materiais e desempenho

O desempenho do painel de toque depende de mais do que apenas o controlador ou o software executado por trás da tela. Os materiais dentro do painel de toque também afetam a confiabilidade com que ele detecta entradas, o quão bem ele resiste ao uso repetido e a consistência do seu desempenho em diferentes ambientes de trabalho. Para os fabricantes de equipamentos, compreender essas escolhas de materiais é uma parte importante do projeto de uma interface de toque confiável.

Em uma tela sensível ao toque resistiva de quatro fios, o óxido de índio e estanho (ITO) fornece as superfícies condutoras necessárias para detectar o toque por meio da pressão física. As camadas condutoras podem ser dispostas usando filme ITO e vidro ITO ou dois filmes revestidos com ITO, dependendo do design do painel. Cada estrutura possui características que influenciam a construção mecânica, o desempenho da superfície e os requisitos de integração. A seleção da configuração correta ajuda os projetistas de equipamentos a adaptar o painel de toque à aplicação pretendida, em vez de depender apenas do tamanho da tela.

Compreendendo o filme ITO e o vidro ITO em painéis de toque resistivos

ITO é um material condutor transparente amplamente utilizado em componentes sensíveis ao toque. Ele permite que uma superfície transmita luz visível ao mesmo tempo que fornece as propriedades elétricas necessárias para detectar o contato. Em um painel de toque resistivo de quatro fios, duas camadas condutoras são separadas por um pequeno espaço. Quando um usuário pressiona a tela, as camadas fazem contato, permitindo que o controlador determine a posição do toque a partir de mudanças na tensão elétrica.

Uma estrutura comum combina um filme revestido com ITO com uma camada de vidro revestida com ITO. Outro usa filme ITO em ambas as superfícies condutoras. Embora ambos os arranjos sigam o mesmo princípio básico de detecção resistiva, sua construção física é diferente.

Uma camada de filme ITO fornece uma superfície condutora flexível que pode desviar sob pressão. Uma camada de vidro ITO fornece uma base rígida que suporta a estrutura do painel. A combinação filme e vidro é, portanto, uma opção prática para equipamentos que exigem um suporte firme e uma superfície superior sensível à pressão.

Uma construção de filme e filme utiliza substratos flexíveis em ambos os lados. Sua adequação depende dos requisitos mecânicos do equipamento, do tratamento superficial e das condições operacionais pretendidas. Nenhuma das estruturas deveria ser tratada como universalmente superior; a escolha apropriada depende do design completo do painel de toque.

Para compradores que avaliam uma tela sensível ao toque resistiva de 10,4 a 22 polegadas (4 fios) , confirmar a construção da camada no estágio de especificação ajuda a evitar incompatibilidades entre o painel sensível ao toque e o gabinete do equipamento.

Como a estrutura do material afeta o desempenho do toque

As camadas condutoras trabalham juntas para registrar a entrada física, mas o desempenho geral do painel também depende da qualidade de seus materiais, conexões elétricas, espaçamento e montagem.

Na operação normal, a pressão põe as superfícies condutoras em contato em um ponto específico. O controlador mede as mudanças elétricas resultantes e as converte em coordenadas. O comportamento elétrico estável e a construção mecânica consistente ajudam o sistema a registrar a entrada de maneira previsível.

Vários fatores merecem atenção durante a avaliação técnica:

• Consistência da camada condutora: Variações no revestimento condutor podem afetar o comportamento elétrico na área ativa.

• Espaçamento entre camadas: A separação entre as superfícies condutoras deve permitir a operação normal, evitando contato indesejado quando a tela não é pressionada.

• Condição da superfície: Arranhões, contaminação e defeitos de revestimento podem afetar a usabilidade e comprometer as condições de serviço pretendidas.

• Colagem e alinhamento: A montagem inconsistente pode levar a um desempenho irregular ou a defeitos visíveis.

• Compatibilidade do controlador: O painel de toque deve funcionar com o controlador selecionado e com a configuração de entrada do sistema host.

Esses fatores devem ser avaliados em conjunto, em vez de tratar a seleção de materiais de ITO como uma decisão isolada. Um substrato bem escolhido não pode compensar uma má ligação, configurações inadequadas do controlador ou uma estrutura de montagem projetada incorretamente.

Estruturas de filme e vidro e filme e filme: diferenças práticas

A escolha entre a construção de filme e vidro e filme e filme deve começar com os requisitos mecânicos do equipamento acabado.

A construção de filme e vidro fornece um suporte de vidro rígido e uma camada condutora superior flexível. Esse arranjo é comumente considerado quando os projetistas precisam de uma estrutura de painel estável com entrada de toque baseada em pressão. O substrato de vidro também cria requisitos específicos de espessura, manuseio e suporte mecânico.

A construção de filme e filme utiliza substratos flexíveis em ambos os lados. Dependendo do projeto, pode ser adequado para projetos com diferentes prioridades mecânicas ou estruturais. No entanto, a sua flexibilidade não o torna automaticamente mais durável ou adequado para todos os gabinetes.

Ao comparar os dois, os desenvolvedores de equipamentos devem considerar as seguintes questões:

• A instalação requer um suporte rígido ou um nível específico de flexibilidade estrutural?

• Quais são as espessuras permitidas do painel e as tolerâncias de montagem?

• A superfície de toque ficará exposta a contato repetido, limpeza ou possível abrasão?

• O projeto requer acabamento fosco, tratamento anti-reflexo ou tratamento de anel anti-Newton?

• Existem requisitos ópticos ou elétricos específicos que devem ser verificados antes da produção?

As respostas ajudam a restringir a construção apropriada e a identificar quais detalhes precisam de confirmação com o fabricante. A seleção do material deve ser baseada na montagem completa, em vez de suposições sobre um substrato ser melhor em todas as circunstâncias.

Revestimentos de superfície e proteção contra desgaste diário

As camadas ITO são apenas parte do sistema material. A superfície externa também influencia o desempenho de uma tela sensível ao toque resistiva durante a operação diária.

O contato repetido dos dedos, a entrada da caneta, a limpeza e o contato acidental com objetos ao redor podem afetar gradualmente a superfície de toque. Um revestimento rígido adequado ajuda a lidar com o desgaste superficial, enquanto um acabamento fosco ou tratamento antirreflexo pode ser selecionado de acordo com os requisitos visuais e operacionais do equipamento.

A série de telas sensíveis ao toque resistivas de 10,4 a 22 polegadas (4 fios) oferece uma opção de tratamento de superfície envolvendo um revestimento rígido fosco e tratamento de anel anti-Newton. Esses recursos abordam diferentes preocupações: o revestimento duro está associado à proteção da superfície, enquanto o tratamento do anel anti-Newton ajuda a reduzir padrões de interferência que podem aparecer entre superfícies pouco espaçadas.

A especificação do produto também identifica a dureza do lápis de 3H de acordo com ASTM D3363. A dureza do lápis é uma indicação baseada em testes de resistência à marcação de superfície sob condições definidas. Não deve ser interpretado como uma garantia contra todo tipo de risco, impacto ou método de limpeza abrasivo.

Para equipamentos utilizados em áreas de produção, laboratórios ou ambientes comerciais, o método de limpeza pretendido e a frequência de contato devem ser considerados ao especificar o acabamento superficial. Os compradores também devem confirmar se o acabamento exigido é padrão ou precisa ser customizado para o projeto.

Condições ambientais e vedação do painel

Painéis de toque industriais podem ser instalados em ambientes onde haja poeira, óleo, água ou umidade. Estas condições tornam importante o design geral do painel, especialmente quando a interface de toque faz parte de um gabinete de controle ou máquina fechada.

A tecnologia de toque resistivo detecta entradas por meio de pressão, o que pode ser útil para equipamentos que devem aceitar diferentes formas de entrada física. Contudo, a capacidade de operar num ambiente contaminado depende de mais do que o princípio de detecção. A condição da superfície, a vedação, a instalação, o roteamento dos cabos e o design do gabinete contribuem para o resultado final.

As informações do produto da série de quatro fios do GreenTouch identificam opções de vedação associadas aos requisitos NEMA 4, 4X e 12. Os compradores devem confirmar a configuração exata do modelo, o arranjo de montagem e o teste aplicável ou a documentação de conformidade antes de especificar um nível de proteção para o equipamento acabado. A capacidade declarada de um painel de toque não deve ser automaticamente considerada como certificação da máquina ou gabinete completo.

A personalização ambiental também pode incluir requisitos de alta temperatura, alta umidade e anti-UV. Estes devem ser discutidos no início do processo de projeto para que o fabricante possa confirmar a construção, os materiais e os requisitos de validação disponíveis.

Correspondência do tamanho da tela ao design do equipamento

A construção do material é apenas uma parte da seleção do painel de toque. As dimensões e proporção da tela também devem se adequar ao layout mecânico e à interface do usuário do equipamento.

A linha GreenTouch abrange vários tamanhos, de aproximadamente 10,4 polegadas a 22 polegadas, com configurações disponíveis nas proporções 4:3, 16:9 e 16:10. As opções comuns incluem painéis de 10,4 polegadas, 12,1 polegadas, 15 polegadas, 17 polegadas, 19 polegadas, 21,5 polegadas e 22 polegadas, sujeitas ao modelo e configuração específicos.

Um painel 4:3 pode ser adequado para equipamentos projetados em torno de um layout de exibição mais tradicional. Um painel 16:9 pode acomodar uma interface mais ampla, enquanto um painel 16:10 pode fornecer um equilíbrio diferente entre o espaço de trabalho horizontal e vertical. Estas são considerações de layout e não regras fixas, portanto a escolha final deve seguir os requisitos de exibição, gabinete e software.

Antes de fazer um pedido, os engenheiros devem confirmar a área de toque ativa, dimensões gerais, tolerâncias de montagem, localização da saída FPC, roteamento de cabos e espessura do vidro. Esses detalhes podem afetar a compatibilidade mecânica mesmo quando dois painéis possuem a mesma medida diagonal nominal.

Compatibilidade de controladores e integração de sistemas

Um painel táctil devidamente seleccionado também deve comunicar de forma fiável com o sistema alvo. As telas sensíveis ao toque resistivas de quatro fios GreenTouch podem ser integradas a controladores e plataformas host adequadas executando Windows, Android ou Linux.

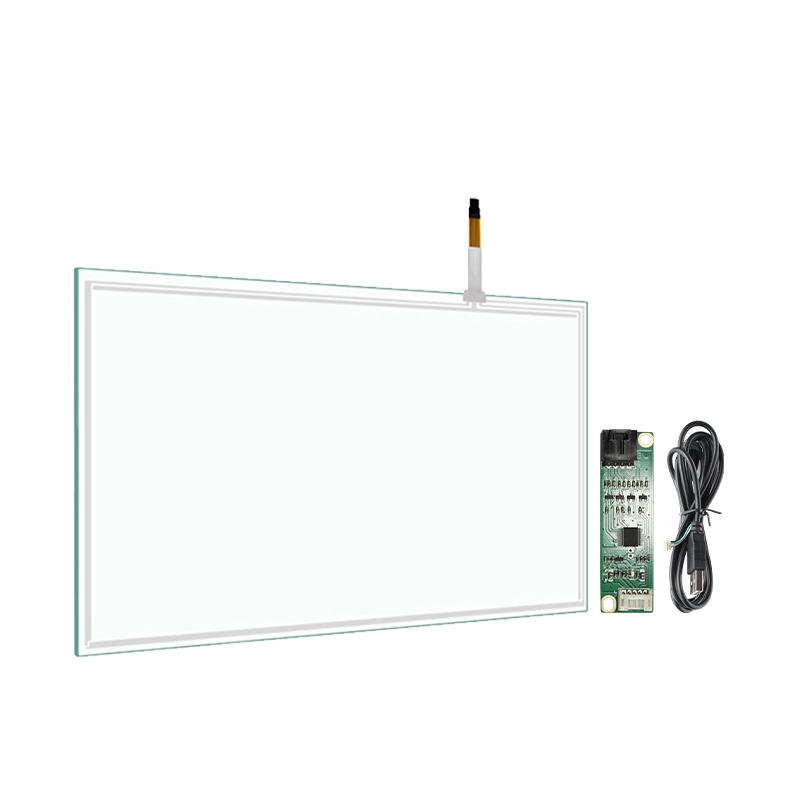

O processo de conexão descrito para a série de produtos envolve conectar o cabo de extensão à placa do driver, conectar o cabo da tela de toque e, em seguida, conectar a placa do driver através de USB. A disposição exata depende do controlador fornecido e da configuração do projeto, portanto o diagrama de ligação do modelo selecionado deve ser seguido durante a instalação.

As verificações de compatibilidade devem abranger a interface do controlador, suporte do driver, mapeamento de coordenadas, orientação de montagem e manipulação de entrada do sistema host. Um painel eletricamente compatível ainda pode exigir configuração para corresponder ao sistema de coordenadas do aplicativo ou à orientação física da tela.

Para projetos OEM, é útil confirmar esses detalhes antes de finalizar o gabinete ou solicitar quantidades de produção. Essa abordagem reduz o risco de alterações em estágio final envolvendo cabos, conectores ou componentes de montagem.

Considerações sobre qualidade de fabricação e inspeção

O desempenho de um painel de toque resistivo depende tanto da seleção do material quanto da consistência da fabricação. A qualidade do revestimento, o manuseio do substrato, as condições de adesão e os procedimentos de inspeção podem influenciar a uniformidade do produto acabado.

fabrica produtos de toque , incluindo telas de toque resistivas e capacitivas, molduras de toque infravermelho, monitores de toque e sistemas multifuncionais habilitados para toque. A empresa relata ter uma oficina de laminação livre de poeira Classe 1.000, capacidades de colagem cobrindo laminação completa G+G, G+FF e TP+LCM e uma oficina de produção padrão de aproximadamente 5.000 metros quadrados.

Esses recursos são relevantes ao avaliar como um fabricante lida com a montagem e produção de painéis. GreenTouch também relata certificações do sistema de gestão de qualidade ISO 9001 e do sistema de gestão ambiental ISO 14001, juntamente com a cobertura de certificação de produtos que inclui CE, FCC e RoHS para produtos aplicáveis.

Ao comparar fabricantes, os compradores devem solicitar informações diretamente relacionadas ao seu projeto: cobertura da inspeção, critérios de aceitação, validação da amostra, consistência do lote e documentação para a configuração selecionada. As capacidades gerais da fábrica são um pano de fundo útil, mas a verificação específica do modelo continua essencial.

Especificando o painel de toque resistivo de quatro fios direito

Um processo de seleção confiável começa com os requisitos reais do equipamento. Os engenheiros devem identificar a estrutura do substrato, tratamento de superfície, dimensões, interface, condições ambientais e uso esperado antes de solicitar uma amostra ou orçamento.

A lista de verificação a seguir pode ajudar a organizar a especificação:

• Estrutura do material: filme ITO mais vidro ITO ou filme ITO mais filme ITO.

• Tamanho e proporção: Combine a área ativa e as dimensões mecânicas com o equipamento.

• Acabamento de superfície: confirme revestimento rígido, opções foscas ou antirreflexo e requisitos de anel anti-Newton.

• Interface elétrica: Verifique o controlador, a posição da saída do FPC, a disposição dos cabos e o sistema host.

• Requisitos ambientais: especifique temperatura, umidade, exposição aos raios UV, condições de limpeza e necessidades de vedação aplicáveis.

• Validação: Confirme os métodos de teste, critérios de inspeção e documentos de apoio necessários para aprovação.

Para projetos com requisitos mecânicos ou ambientais especiais, o GreenTouch oferece opções de personalização que abrangem aparência, interfaces elétricas, projeto estrutural, espessura do vidro e localização de saída de cabos. Os compradores devem fornecer desenhos e condições operacionais com antecedência suficiente para que o projeto proposto seja revisado antes da produção.

A tela de toque resistiva certa de 10,4 a 22 polegadas (4 fios) não é simplesmente o painel que corresponde ao tamanho diagonal necessário. É a configuração cujas camadas condutoras, tratamento de superfície, controlador e detalhes de montagem trabalham juntos no equipamento acabado. Ao avaliar esses elementos como um sistema completo, os fabricantes de equipamentos podem tomar decisões mais informadas sobre materiais e reduzir problemas de integração evitáveis.
