Soluções da indústria de PCs multifuncionais com tela sensível ao toque industrial incorporada série 3D

Com a implementação em larga escala de fabricação inteligente, automação industrial e sistemas de fábrica digital, máquinas industriais, linhas de produção automatizadas, gabinetes de controle elétrico e terminais comerciais de autoatendimento estão passando por uma atualização iterativa da operação tradicional de botões mecânicos para a interação homem-máquina baseada em toque visual. Os equipamentos industriais modernos transcenderam os limites funcionais do controle de execução de função única, possuindo recursos multidimensionais, como monitoramento em tempo real do status operacional, exibição dinâmica de parâmetros de processo, notificações push de alarme de falha e aquisição de dados de produção e saída de visualização. Neste contexto de evolução da indústria, os terminais industriais de interface homem-máquina (HMI), caracterizados por alta estabilidade, alta tolerância ambiental e alta adaptabilidade de integração, tornaram-se hardware de suporte central para a transformação inteligente de equipamentos industriais.

As máquinas multifuncionais de toque industrial incorporadas da série 3D da Green Touch concentram-se em diversos cenários de aplicação, incluindo controle industrial, equipamento de controle numérico CNC, conjuntos completos automatizados de equipamentos, terminais de controle industrial inteligentes, equipamentos comerciais de autoatendimento e terminais de varejo inteligentes. Eles fornecem aos fabricantes de equipamentos e integradores de sistemas soluções padronizadas de hardware de interação homem-máquina de nível industrial, integrando exibição de alta definição, toque capacitivo, computação de ponta, adaptação estrutural e expansão de interface.

Pontos problemáticos da aplicação na indústria

Atualmente, na implementação de projetos de automação industrial, os equipamentos terminais geralmente sofrem com deficiências na adaptação do hardware de interação homem-máquina. Os principais pontos problemáticos estão concentrados em cinco dimensões:

Primeiro, baixa eficiência de interação homem-máquina. Os equipamentos industriais tradicionais dependem de botões físicos, luzes indicadoras de status e módulos de exibição separados para operação e feedback de status. O nível de visualização é baixo, a configuração dos parâmetros do processo e os procedimentos de depuração do equipamento são complicados e os requisitos profissionais para o pessoal de manutenção no local são altos, resultando em altos custos de mão de obra para manutenção.

Em segundo lugar, adaptabilidade ambiental insuficiente. Os terminais de toque com display de nível comercial têm baixos níveis de proteção e não podem se adaptar a condições de trabalho complexas em ambientes industriais, como poeira, umidade, óleo e forte interferência eletromagnética. Eles também não suportam operação contínua 24 horas por dia, 7 dias por semana e estão sujeitos a mau funcionamento de toque, distorção da tela e falhas de hardware, afetando diretamente a estabilidade operacional de todo o equipamento industrial.

Terceiro, má adaptação e compatibilidade estrutural. As estruturas de alojamento e as dimensões da cavidade de montagem de diferentes equipamentos de controle industrial, gabinetes de controle e terminais de autoatendimento variam significativamente, exigindo personalização das dimensões físicas, processo de instalação, orientação da interface e layout da fiação do terminal de exibição. A adaptação de módulos de hardware divididos também é um desafio.

Quarto, as capacidades de integração de sistemas são fracas. Locais industriais exigem integração com sistemas de controle industrial PLC, plataformas de gerenciamento de computadores host, módulos de transmissão de rede, módulos de leitura de código de barras, módulos de saída de impressão e outros hardwares periféricos, colocando demandas rigorosas na compatibilidade do sistema, interfaces de expansão periférica e capacidades de transmissão de dados do terminal interativo.

Quinto, a estabilidade da cadeia de abastecimento é insuficiente. Os projetos de automação industrial são caracterizados por ciclos longos, iterações lentas e longos períodos de manutenção pós-venda, exigindo que os fabricantes de hardware tenham capacidades de fornecimento de longo prazo, atualizações de firmware e capacidades de adaptação técnica pós-venda.

Visão geral da solução

A máquina multifuncional de toque industrial incorporada da Green Touch adota uma arquitetura de hardware altamente integrada, integrando um módulo de exibição de nível industrial, componentes de toque capacitivos projetados, um host de computação incorporado, um módulo de interface multifuncional e uma estrutura de montagem padronizada. Ele suporta montagem em painel incorporado e pode ser incorporado em painéis de equipamentos industriais, gabinetes de controle elétrico, caixas de terminais de autoatendimento e consoles de controle industrial, servindo como o principal hub de interface homem-máquina (HMI).

Esta solução integrada integra funções multidimensionais, como controle de equipamentos, configuração de parâmetros de processo, visualização de dados de produção, alarmes de falhas de equipamentos e consulta de informações de manutenção, substituindo a combinação tradicional de monitores separados, touchpads e hosts de controle industrial. Reduz efetivamente a dificuldade de desenvolvimento da estrutura geral do equipamento industrial, encurta o ciclo de integração de software e hardware do projeto, unifica a estrutura de aparência do equipamento e evita falhas de compatibilidade de hardware separado, melhorando de forma abrangente a confiabilidade operacional geral e a integração do equipamento industrial.

Parâmetros e vantagens do produto principal da série 3D

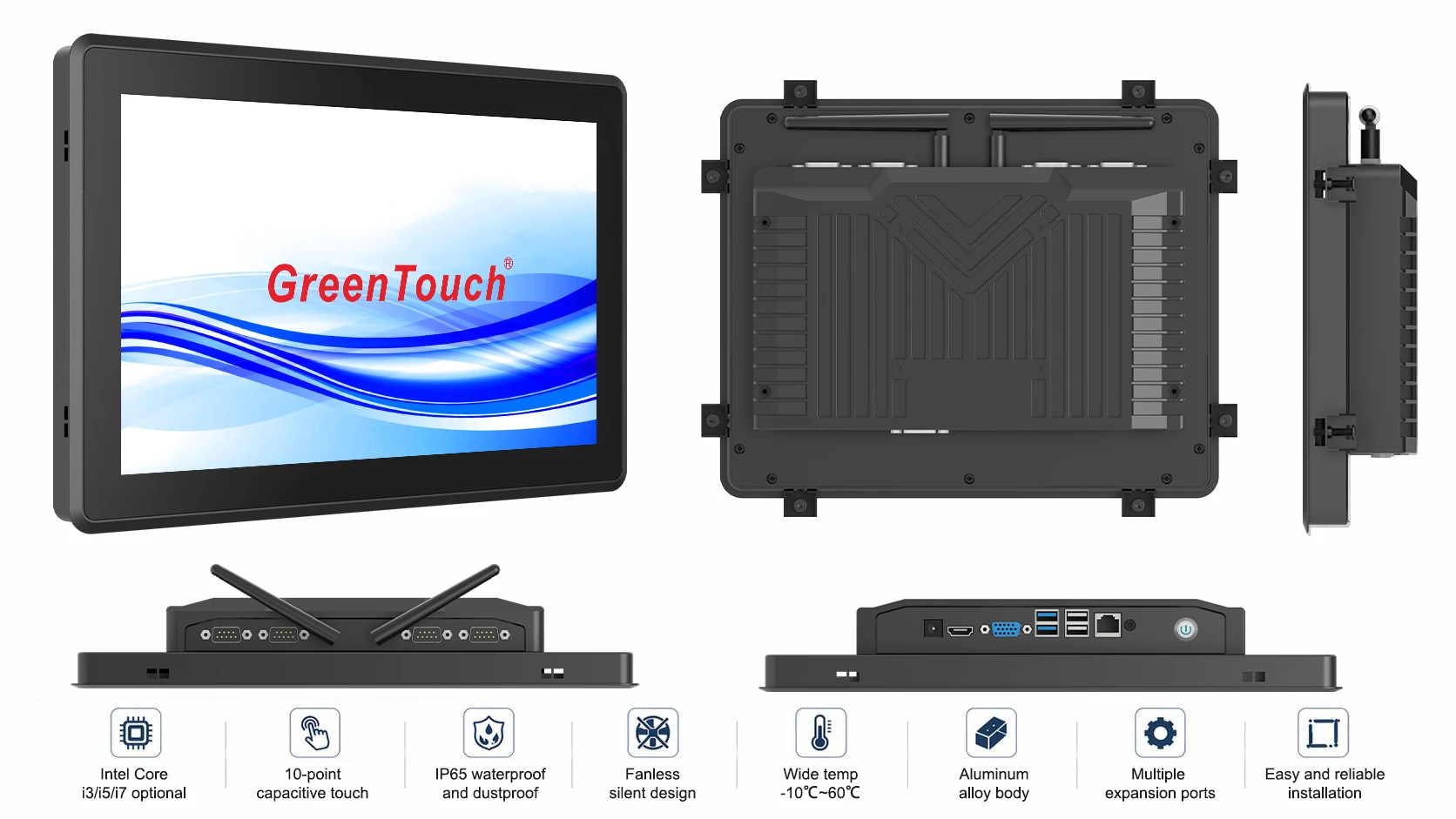

A série 3D da Green Touch é uma máquina multifuncional de toque de nível industrial do tipo painel, com tamanhos de hardware cobrindo toda a faixa de 10,1 polegadas a 23,8 polegadas, correspondendo à estrutura da cavidade e aos requisitos de visualização de exibição de vários equipamentos industriais. O produto é equipado com processadores de desktop da série Intel® Core™ i3/i5/i7 e suporta expansão de hardware personalizada de memória e unidades de estado sólido. Ele atende às necessidades de computação de alto desempenho de computação industrial de ponta, armazenamento de dados local, implantação de software de controle industrial e processamento de dados em tempo real, tornando-o adequado para projetos de terminais de controle industrial de médio a alto padrão.

No nível do sistema, é compatível com os principais sistemas operacionais de controle industrial, como Windows e Linux, e é compatível com a maioria dos softwares de configuração de controle industrial e sistemas de gerenciamento de equipamentos do mercado. O terminal de toque adota uma solução de toque capacitiva projetada de 10 pontos, oferecendo resposta rápida ao toque, alta precisão de posicionamento de coordenadas e fortes recursos anti-interferência, tornando-o amplamente aplicável a interfaces homem-máquina HMI industriais, sistemas de controle automatizados, terminais interativos de autoatendimento comercial, sistemas de gerenciamento de operação e manutenção de equipamentos e outros cenários.

A estrutura do produto utiliza um invólucro unibody de liga de alumínio fundido, proporcionando alta resistência mecânica e excelente condutividade térmica, adequada para operação contínua de longo prazo em ambientes industriais. Toda a unidade adota uma estrutura de proteção totalmente fechada, com o painel frontal atingindo uma classificação de proteção industrial IP65 à prova de poeira e à prova d'água, evitando efetivamente a entrada de poeira, óleo e umidade no equipamento. É adequado para toque de alta frequência, limpeza frequente e locais industriais de alta poluição e cenários comerciais públicos. O hardware apresenta uma arquitetura de resfriamento passivo sem ventilador, eliminando o acúmulo de poeira e o desgaste mecânico do ventilador, reduzindo a probabilidade de tempo de inatividade do equipamento e obtendo uma operação silenciosa. O equipamento suporta amplas temperaturas de operação, adaptando-se a condições complexas de alta e baixa temperatura e cobrindo diversos ambientes de implantação, como controle industrial de oficina, instalação embutida em gabinete e terminais semi-externos.

Em termos de aparência e óptica, ele suporta tecnologias de processamento óptico personalizadas, como anti-reflexo AG, revestimento anti-reflexo AR, revestimento anti-impressão digital AF e revestimento antibacteriano, abordando especificamente pontos problemáticos em cenários como forte visibilidade de luz, contaminação por toque de alta frequência e proteção higiênica de equipamentos públicos.

Para expansão de interface, a unidade integra HDMI, interfaces de vídeo VGA, porta serial COM, porta LAN gigabit, múltiplas interfaces USB, interface de alimentação DC, interfaces de áudio e microfone e suporta transmissão de modo duplo de rede com e sem fio. Ele pode se conectar perfeitamente a sistemas de controle industrial PLC, computadores host, vários módulos de expansão periférica e plataformas de gerenciamento em nuvem, possuindo compatibilidade de equipamentos extremamente forte e capacidades de integração de sistemas.

Resumo do valor da solução

Os PCs multifuncionais de toque industrial incorporados da série 3D da Green Touch fornecem aos fabricantes de equipamentos industriais e integradores de sistemas uma solução de interação homem-máquina industrial altamente estável, altamente integrada, personalizável e facilmente implantável. Através do design de hardware integrado, reduz efetivamente os custos dos clientes associados à compra de vários tipos de hardware, custos de adaptação estrutural e custos de tentativa e erro de P&D, encurtando os ciclos de desenvolvimento e implementação de projetos. Simultaneamente, o design padronizado de hardware de nível industrial aumenta de forma abrangente o nível de inteligência dos dispositivos terminais, a eficiência da manutenção no local e a estabilidade operacional dos equipamentos, ajudando os fabricantes de terminais a melhorar sua competitividade no mercado principal. Aproveitando a cobertura completa, interfaces periféricas ricas, arquitetura de proteção de nível industrial e soluções diversificadas de instalação e personalização, o Green Touch pode capacitar de forma abrangente a atualização inteligente de equipamentos em vários setores, incluindo fabricação inteligente, automação industrial, terminais comerciais de autoatendimento e varejo inteligente.
