GreenTouch oferece suporte à integração de equipamentos como fornecedor de monitores touch OEM: planejamento de montagem e interface

A integração de um display interativo em máquinas industriais, sistemas médicos automatizados ou quiosques comerciais requer alinhamento mecânico e elétrico. A aquisição de hardware de um fornecedor OEM de monitores de toque  garante que geometrias de montagem física, roteamento de sinal, caminhos térmicos e arquiteturas de aterramento resistam a ambientes operacionais exigentes. Tratar um monitor industrial como um periférico padrão causa atrasos na montagem, afogamento térmico e quedas de comunicação. Os projetistas devem avaliar antecipadamente o envelope do gabinete, os mecanismos de alinhamento, os raios de curvatura dos cabos e o condicionamento de energia.

Mapeie o envelope do equipamento antes de selecionar o monitor

O planejamento da integração começa estabelecendo limites físicos do console host. A profundidade interna do chassi, as folgas das chapas metálicas, os ângulos de visão e as alturas de interação do operador determinam o formato de exibição permitido. O mapeamento do envelope físico também é responsável pela ergonomia da manutenção, garantindo que os técnicos tenham espaço suficiente para alcançar o hardware de fixação, conectar cabos de interface e substituir conjuntos modulares sem desmontar a fachada principal da máquina.

Um fornecedor OEM de monitores de toque fornece desenhos de contorno 2D e modelos STEP 3D durante o planejamento do layout. Colocar fontes de alimentação de alto calor diretamente abaixo do chassi da tela adiciona cargas térmicas desnecessárias. A reserva de zonas de convecção designadas preserva temperaturas de exibição uniformes e prolonga a vida útil.

Escolha um método de montagem que controle o alinhamento

Flanges de estrutura aberta para gabinetes embutidos

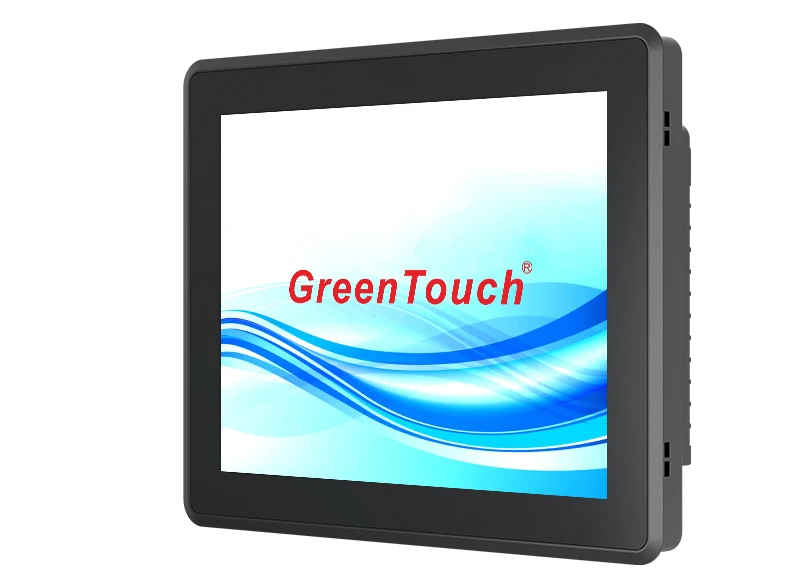

A arquitetura de montagem do display determina a rigidez estrutural, a vedação do painel frontal e a integração visual, isolando o painel LCD ativo do estresse torcional do chassi. Os monitores de estrutura aberta apresentam suportes de montagem laterais integrados e flanges de metal estruturais que são fixados com segurança atrás de recortes personalizados da máquina, criando uma superfície externa frontal nivelada que elimina molduras perimetrais que acumulam sujeira.

A montagem embutida serve para diagnósticos médicos, automação de salas limpas e equipamentos de processamento de alimentos onde superfícies lisas auxiliam na higienização. Furos de montagem ranhurados em flanges de estrutura aberta permitem microajustes dimensionais durante a montagem do gabinete, compensando pequenas variações de chapa metálica em lotes de produção e mantendo um alinhamento frontal consistente.

Padrões VESA traseiros e sistemas de fixação para montagem em painel

Os padrões VESA MIS-D traseiros padronizados (75x75 mm e 100x100 mm) permitem a instalação mecânica em braços oscilantes articulados, pedestais internos e sub-racks modulares. A montagem VESA traseira isola o módulo de exibição da flexibilidade do gabinete host, protegendo as camadas internas de vidro contra distorção mecânica torcional. Para gabinetes elétricos selados NEMA ou IP65, as arquiteturas de montagem em painel utilizam pinos roscados perimetrais ou suportes de fixação traseiros que puxam o painel frontal do monitor firmemente contra o recorte, comprimindo uma gaxeta elastomérica para formar uma vedação estanque contra partículas transportadas pelo ar e lavagens de líquidos.

Verifique a direção da porta e o espaço de curvatura do cabo

A orientação do conector e o volume do cabeamento interno representam detalhes críticos de integração. Os conectores traseiros retos exigem espaço substancial atrás do chassi para protetores de cabos rígidos. A flexão excessiva dos cabos tensiona as placas de circuito interno, causando rachaduras nas juntas de solda e perda de sinal durante os ciclos de vida operacional.

A seleção de monitores projetados com portas de E/S voltadas para baixo ou embutidas na lateral minimiza a profundidade necessária do gabinete e facilita o roteamento vertical dos cabos. Os caminhos de cabos internos devem respeitar os padrões mínimos de raio de curvatura. Os cabos de vídeo digital padrão de alta velocidade exigem um raio de curvatura dinâmico de pelo menos quatro a seis vezes o diâmetro externo do cabo para preservar a impedância de alta frequência e a integridade do sinal.

Proteger as conexões de interface contra vibrações mecânicas é outro requisito essencial de integração. Máquinas com fusos rotativos ou bombas hidráulicas transmitem vibrações contínuas através do chassi. A especificação de flanges de parafuso de travamento nas portas VGA e DVI juntamente com parafusos prisioneiros nos conectores USB evita desconexões acidentais durante a operação de fábrica.

Caminhos separados de vídeo, toque e energia

Os consoles de máquinas industriais abrigam fontes de interferência eletromagnética, incluindo acionamentos de motores de frequência variável, contatores de comutação de alta corrente e conversores de energia de alta tensão. Linhas de sinal não blindadas roteadas próximas a cabos de energia sofrem acoplamento indutivo. Fluxos de vídeo digital de alta velocidade, sinais digitalizadores de toque de baixa tensão e barramentos de energia de corrente contínua exigem conduítes isolados para evitar interferências e indução de ruído transitório.

Isolando a telemetria de toque do ruído de comutação de alta corrente

A digitalização do toque depende de sinais de baixa tensão. O roteamento de linhas de toque USB ou RS-232 em paralelo com a fiação da rede elétrica CA introduz ruído elétrico de modo comum, causando instabilidade de coordenadas, desvio do cursor e toques falsos. Os projetistas direcionam a telemetria de toque através de conduítes metálicos, usando cabos com blindagem dupla e supressores de ferrite para atenuar picos de ruído de alta frequência.

Aterramento em estrela e integridade do sinal de vídeo digital

Protocolos de transmissão de vídeo digital como HDMI e DisplayPort exigem correspondência precisa de impedância diferencial. Os loops de aterramento entre o controlador host e o chassi do monitor induzem interrupções no vídeo, linhas horizontais e quedas de sincronização. A implementação de uma arquitetura de aterramento em estrela dedicada garante que o chassi do monitor, o controlador de toque e o computador host compartilhem um potencial de aterramento de baixa impedância idêntico, eliminando correntes de aterramento circulantes.

Projeto para resfriamento e acesso a serviços

O gerenciamento térmico afeta diretamente a confiabilidade operacional e a vida útil óptica da retroiluminação de displays industriais. As altas temperaturas ambientes de fábrica combinadas com o calor gerado pelos conversores de energia internos elevam as temperaturas internas do gabinete além dos limites seguros dos componentes, acelerando a degradação luminosa e a mudança de cor em ambientes que excedem 50°C.

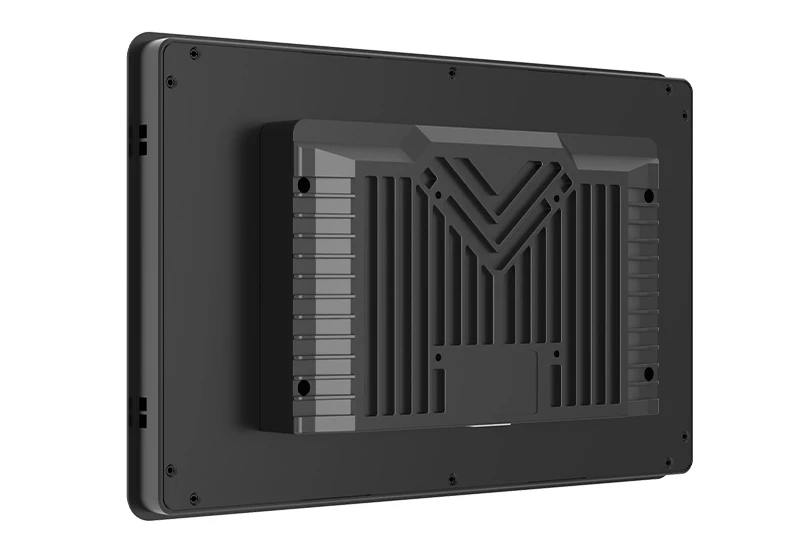

Os canais de fluxo de ar por convecção ou o chassi de alumínio resfriado por condução dissipam o calor da camada de cristal líquido. Os projetistas posicionam itens que podem ser reparados, como fusíveis do inversor de luz de fundo e botões OSD, para acesso pelas portas traseiras.

As almofadas de silicone de alta condutividade fazem a ponte dos ICs do controlador de temporização e do chassi traseiro de alumínio, direcionando o calor para longe dos semicondutores para uma operação confiável 24 horas por dia, 7 dias por semana.

Valide a montagem com uma amostra controlada

A integração do equipamento termina com a validação empírica utilizando amostras representativas da intenção de produção. As equipes de engenharia avaliam o ajuste mecânico, a compatibilidade elétrica e o comportamento térmico no chassi de produção real antes da aprovação da fabricação em volume. O GreenTouch  fabrica amostras de avaliação usando ferramentas de produção verificadas, garantindo que os modelos CAD se alinhem diretamente com os recortes reais da chapa metálica, raios de curvatura do suporte e folgas do conector durante a montagem de teste.

A realização de construções de montagem piloto confirma que os chicotes elétricos se encaixam de maneira limpa e sem tensão e que as juntas perimetrais são comprimidas uniformemente para manter as vedações de entrada. A triagem de estresse ambiental do equipamento montado, incluindo ciclagem de câmara térmica, queima elétrica contínua em plena carga e testes de vibração operacional, identifica vulnerabilidades de ressonância ou pontos quentes térmicos antes do início da fabricação em volume.

Perguntas frequentes sobre integração de monitor de toque OEM

As equipes de engenharia e os fabricantes de equipamentos avaliam regularmente essas questões técnicas durante o planejamento da integração de hardware.

Como uma arquitetura de estrutura aberta simplifica a montagem da máquina?

Os monitores de estrutura aberta apresentam flanges estruturais de metal descoberto que são montados nivelados atrás de recortes personalizados da máquina. Essa arquitetura elimina engastes externos de plástico, permitindo que os fabricantes de equipamentos criem fachadas frontais planas e resistentes à poeira que correspondam ao design de suas máquinas.

Qual folga térmica é necessária para gabinetes de monitor sem ventoinha?

Os monitores industriais sem ventoinha requerem pelo menos 30 a 50 mm de espaço de ar de convecção desobstruído em torno das aletas traseiras de dissipação de calor. Em gabinetes selados, os suportes metálicos internos podem ser acoplados termicamente ao chassi host para dissipar o calor.

As interfaces Dual Touch podem operar simultaneamente em um único monitor?

Os controladores industriais normalmente fornecem comunicação serial USB HID ou RS-232. Embora ambos os conectores físicos possam estar presentes no painel de E/S do monitor, o digitalizador opera em um protocolo ativo por vez para evitar colisões de dados coordenados.

Envie o desenho do equipamento para análise de integração

A otimização da integração do monitor sensível ao toque requer colaboração antecipada entre projetistas de equipamentos e especialistas em engenharia de exibição. A harmonização de geometrias de montagem, interfaces de sinal, arquiteturas de energia e proteção ambiental na fase inicial do conceito evita modificações dispendiosas na montagem e acelera a implantação no mercado. Fabricantes de equipamentos, integradores de sistemas e engenheiros de automação industrial podem compartilhar suas especificações de projeto e modelos mecânicos diretamente em https://www.greentouch.com.cn/  para avaliação técnica. A equipe de engenharia fornece planejamento de produção, inspeções de fábrica e orientação de integração mecânica para máquinas complexas.
