Abordagem do fornecedor de soluções de monitor de toque industrial personalizado da GreenTouch: EMC, IP65, proteção frontal IK08 e montagem

A implantação de displays visuais interativos em plantas industriais exigentes requer hardware projetado para resistir a severos estresses ambientais. A aquisição de um fornecedor de soluções de monitor de toque industrial personalizado  garante que a proteção frontal, a compatibilidade eletromagnética (EMC), a resistência ao impacto e a montagem estrutural sejam integradas em um terminal visual confiável. Os ambientes industriais combinam partículas transportadas pelo ar, lavagens de líquidos, vibração mecânica e ruído elétrico. Os displays comerciais padrão instalados nesses ambientes sofrem rapidamente com entrada de água, vidros quebrados e falhas de comunicação.

Defina o que a proteção frontal deve resistir

As especificações de durabilidade do painel frontal devem corresponder aos riscos operacionais específicos do local de instalação. Em fábricas de processamento de alimentos, lavagens automatizadas de carros e instalações químicas, os monitores sensíveis ao toque passam por lavagens rotineiras de alta pressão e exposição a detergentes de limpeza cáusticos. Em quiosques externos e terminais de trânsito automatizados, os monitores encontram chuva soprada pelo vento, poeira, luz solar direta e grandes variações de temperatura.

A especificação do vidro da tampa frontal quimicamente reforçado, alcançando a resistência ao impacto IK08, garante que o monitor resista a impactos mecânicos de queda de ferramentas, equipamentos pesados ​​ou vandalismo. O revenido químico aumenta a compressão da superfície (CS ≥ 450 MPa) e a profundidade da camada (DOL ≥ 30 µm), permitindo que o vidro frontal resista a um teste de impacto de 5 Joule, equivalente a uma massa de aço de 1,7 kg caindo de 300 mm. Para aplicações externas e de alta vibração, a espessura do vidro frontal pode ser personalizada para configurações de 3 mm, 4 mm ou mais espessas.

A gravação química antirreflexo (AG) difunde os reflexos aéreos e a luz solar intensa com classificações de brilho de 60 a 90 GU, enquanto os revestimentos antirreflexo (AR) reduzem a refletância da superfície abaixo de 1,5% para maximizar a transmitância e o contraste da luz. Os tratamentos oleofóbicos anti-impressão digital (AF) mantêm os ângulos iniciais de contato com a água acima de 110°, evitando o acúmulo de óleo e graxa e simplificando a limpeza diária.

Preservar a vedação através do projeto de montagem

Alcançar uma vedação frontal IP65 durável requer uma integração cuidadosa da montagem mecânica. A vedação entre a moldura do monitor e o recorte da máquina hospedeira deve manter uma compressão uniforme sem distorcer o painel LCD interno. As juntas perimetrais de silicone de célula fechada de alta qualidade ou EPDM com classificações de dureza Shore A de 40 a 60 proporcionam desempenho de vedação consistente em temperaturas operacionais de -20°C a 70°C.

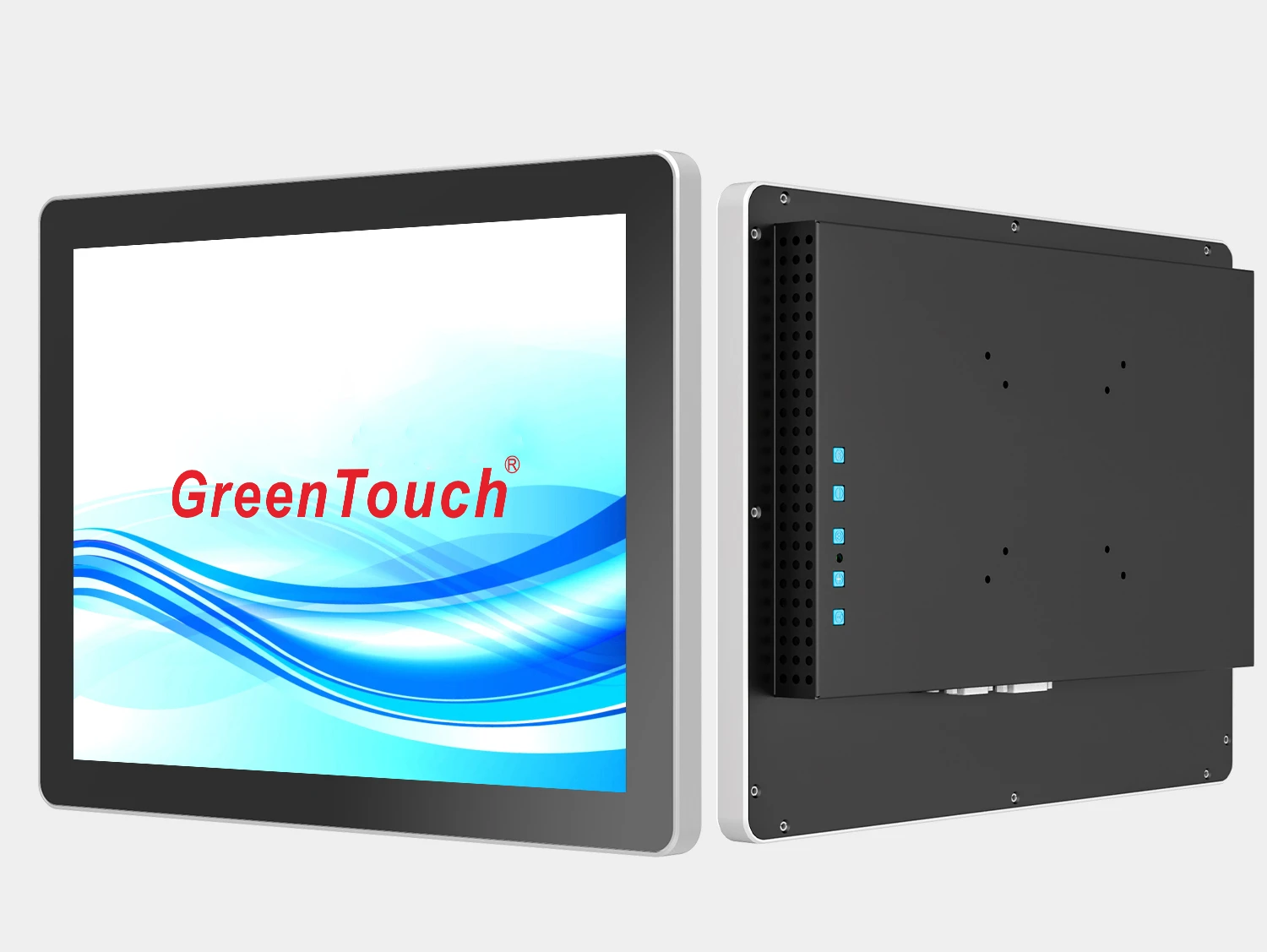

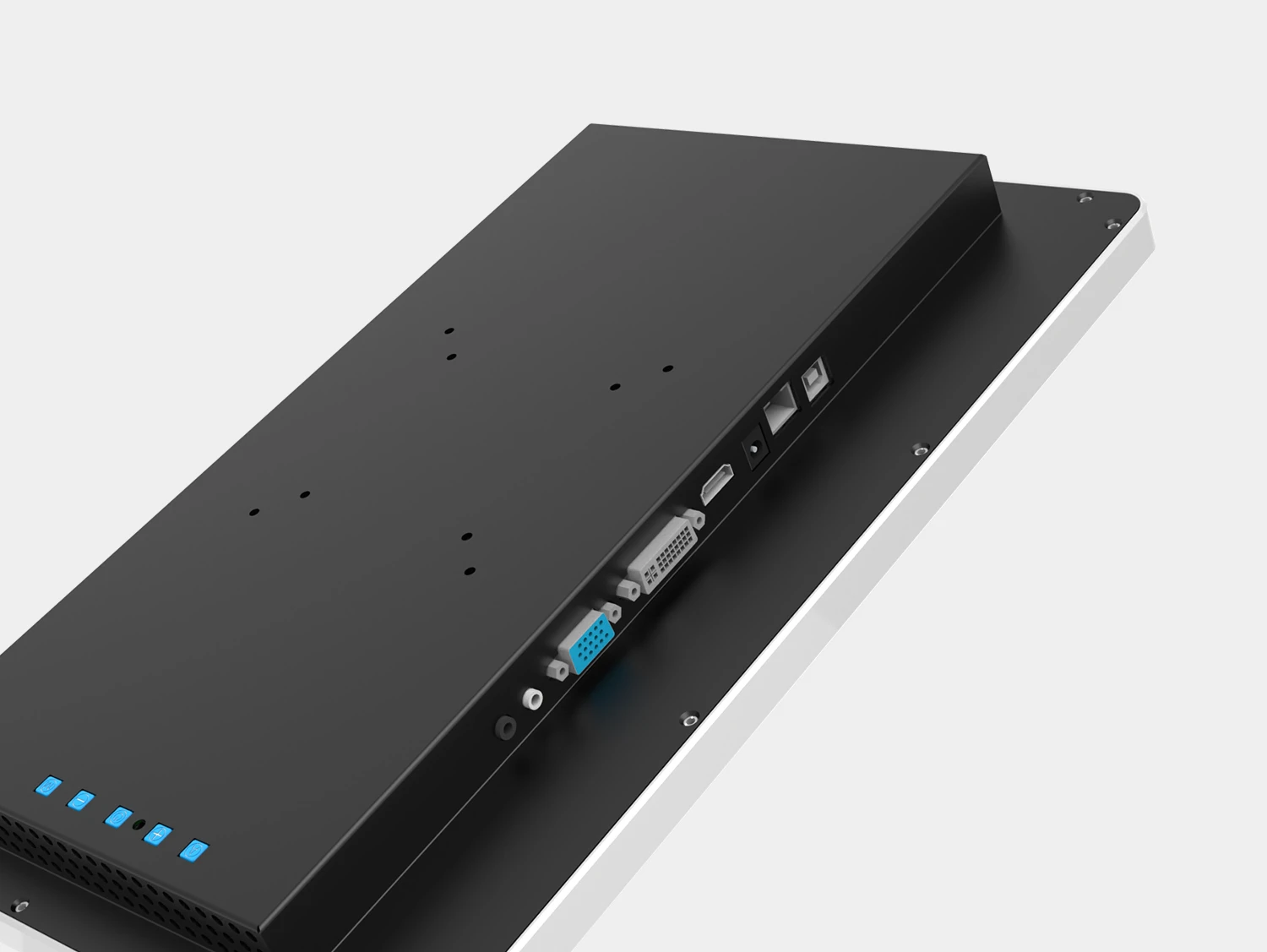

As configurações de montagem do monitor de toque industrial GreenTouch  incluem designs de estrutura aberta com suportes de montagem laterais para integração embutida em quiosque, padrões VESA traseiros (75x75 mm com inserções roscadas M4 e 100x100 mm com inserções M4) para braços oscilantes articulados e arquiteturas de montagem em painel com suportes de fixação traseiros que comprimem a junta frontal contra o recorte do gabinete usando torque de fixação uniforme de 0,8 a 1,2 Nm.

Controle a EMC por meio de aterramento e arquitetura de cabos

As fábricas industriais contêm fontes significativas de interferência eletromagnética, incluindo acionamentos de motores de frequência variável de alta potência, contatores pesados ​​e conversores de energia de alta tensão. Os componentes eletrônicos do monitor não blindado podem sofrer oscilações nas coordenadas de toque, interrupções no vídeo e quedas na comunicação do sinal nesses ambientes.

Blindagem Metálica Interna do Gabinete e Isolamento Faraday

Os monitores industriais utilizam aço galvanizado de alto calibre (SECC) e chassis de alumínio estrutural que atuam como gaiolas de Faraday, isolando os componentes eletrônicos sensíveis do controlador interno de campos eletromagnéticos externos e ruído de radiofrequência irradiado. Esses invólucros metálicos atendem às emissões EN 55032 e aos padrões de imunidade ESD EN 61000-4-2.

Arquitetura de aterramento em estrela e cabeamento blindado

Os loops de aterramento entre o chassi da tela e o computador industrial host introduzem ruído de modo comum que interrompe os sinais de vídeo e de toque. A implementação de uma arquitetura de aterramento em estrela dedicada garante que o chassi do monitor, o controlador de toque e o computador host compartilhem um potencial de aterramento de baixa impedância idêntico. O uso de cabos USB e de vídeo com blindagem dupla com supressores de ferrite integrados preserva ainda mais a integridade do sinal.

Evite que os recursos de proteção criem problemas térmicos

Invólucros selados projetados para alta proteção de entrada IP apresentam desafios significativos de gerenciamento térmico. A eliminação das aberturas de ventilação evita a entrada de umidade e poeira, mas limita o calor interno gerado pela luz de fundo do LCD e pelo conversor de energia dentro do chassi.

As aletas do dissipador de calor traseiro com espaçamento das aletas de 15 a 25 mm transferem o calor interno para o ar ambiente do gabinete por meio de convecção natural, mantendo a resistência térmica abaixo de 1,2°C/W e eliminando a necessidade de ventiladores de resfriamento propensos a falhas. As arquiteturas de resfriamento por condução acoplam termicamente controladores de temporização de geração de calor e componentes de energia diretamente ao chassi traseiro de alumínio usando almofadas de silicone de alta condutividade com condutividade térmica de 2,0 a 3,5 W/mK, suportando ciclos de vida MTBF superiores a 50.000 horas de operação contínua.

Valide a montagem finalizada, não apenas o monitor

A qualificação de qualidade abrangente requer o teste da montagem interativa completa. A avaliação do monitor de toque dentro do chassi de produção real confirma que os engastes metálicos não introduzem capacitância parasita, que as juntas perimetrais se comprimem uniformemente e que o cabeamento interno não sofre fadiga por vibração sob condições operacionais.

Defina critérios de aceitação antes da produção

O estabelecimento de critérios claros de aceitação de engenharia evita disputas dispendiosas durante a produção piloto. A documentação de engenharia deve especificar defeitos de pixel permitidos, transmitância óptica, precisão de coordenadas de toque, compressão de vedação frontal e padrões de conformidade regulatória antes do início da fabricação das ferramentas.

Perguntas frequentes sobre monitores de toque EMC, IP65 e IK08

Engenheiros de automação e projetistas de sistemas avaliam regularmente essas questões de durabilidade durante a seleção do monitor.

A classificação frontal IP65 protege o gabinete traseiro do monitor?

Não. Uma classificação IP65 se aplica especificamente à moldura frontal da tela e à superfície de vidro quando montada corretamente em um recorte de painel selado. O chassi traseiro normalmente possui classificação IP20 e deve ser alojado em um gabinete ou gabinete protegido.

Como uma classificação de impacto IK08 protege as operações industriais?

Uma classificação IK08 certifica que o vidro frontal resiste a um impacto de 5 Joule, equivalente à queda de uma massa de aço de 1,7 kg de uma altura de 300 mm. Esta resiliência mecânica protege o display contra golpes acidentais de ferramentas e vandalismo.

Quais recursos de proteção de energia são padrão para monitores CC industriais?

Os monitores industriais incorporam circuitos de entrada CC de ampla tensão (normalmente 9 V a 36 V CC) com sobretensão, sobrecorrente, polaridade reversa e proteção contra surtos, protegendo os componentes internos contra transientes elétricos de fábrica.

Revise o conceito de proteção instalada com GreenTouch

Projetar uma solução de monitor de toque industrial exige vedação de entrada, resistência ao impacto, dissipação térmica e compatibilidade eletromagnética harmonizadas. A aquisição de hardware de um fornecedor de soluções experiente garante que os suportes mecânicos, as juntas frontais e o firmware do controlador operem de maneira confiável em ambientes operacionais exigentes. Engenheiros de automação, construtores de máquinas e integradores de sistemas podem enviar seus desenhos de gabinetes e especificações ambientais diretamente em https://www.greentouch.com.cn/  para revisão de engenharia e avaliação de protótipos.
