Folha de toque PCAP de 20 pontos: planejando interfaces interativas multiusuário

Grandes displays interativos são cada vez mais usados ​​em salas de reunião, salas de aula, ambientes de varejo e áreas de informação pública. No entanto, uma tela grande por si só não garante uma experiência interativa tranquila. Quando várias pessoas precisam escrever, selecionar informações, mover objetos ou trabalhar com conteúdo digital na mesma tela, o sistema de toque deve responder com precisão a múltiplas entradas sem dificultar o uso da interface.

Para fabricantes de monitores e integradores de sistemas, escolher a tecnologia de toque certa envolve mais do que verificar as dimensões da tela. O número de pontos de toque suportados, o tempo de resposta, o material da superfície, a conexão do controlador e a compatibilidade do software influenciam o resultado final. Uma solução de toque capacitivo projetada de 20 pontos pode fornecer uma base prática para aplicações que exigem entrada de toque simultânea.

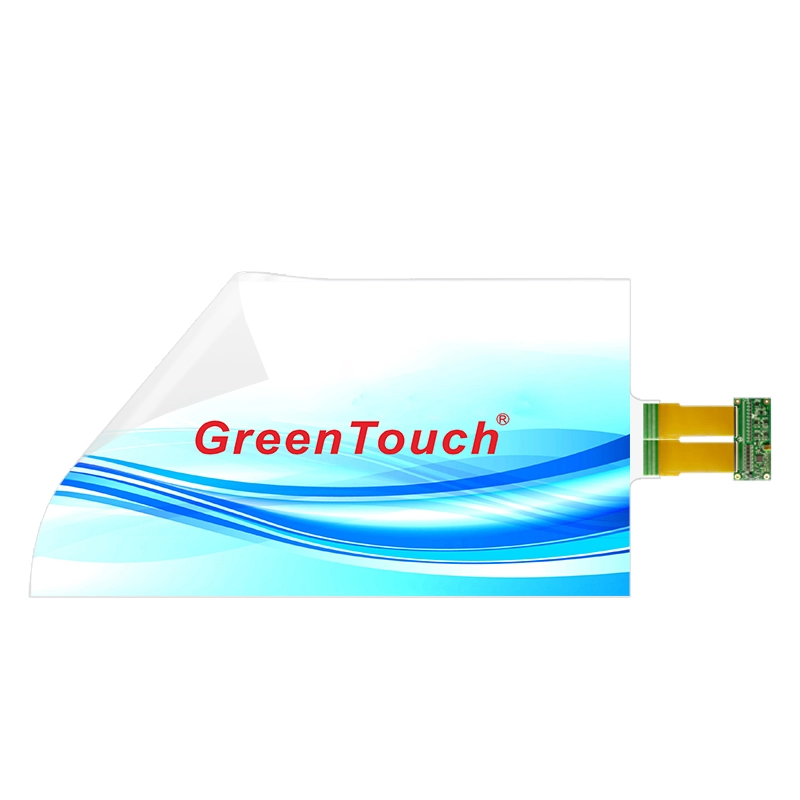

O Interactive Touch Foil de 32 a 65 polegadas (Série XTA) da GreenTouch foi projetado para esse tipo de integração. Usando um filme PET transparente ultrafino, a Série XTA suporta toque PCAP de 20 pontos e pode ser aplicada em superfícies compatíveis de vidro, acrílico e policarbonato. Isso permite que os fabricantes adicionem funcionalidade interativa às estruturas de exibição sem depender de uma moldura de toque visível convencional.

O que o toque PCAP de 20 pontos significa para interfaces interativas

A tecnologia capacitiva projetada, ou PCAP, detecta o toque por meio de mudanças no campo elétrico ao redor de uma grade de sensores. Numa folha sensível ao toque, esta estrutura de detecção é formada por padrões condutores dispostos ao longo dos eixos X e Y. Um controlador interpreta os sinais e determina as posições dos toques detectados.

Uma especificação de toque de 20 pontos indica suporte para até 20 pontos de toque simultâneos sob as condições operacionais especificadas do produto. Esse recurso pode ser útil quando um aplicativo precisa reconhecer vários dedos ao mesmo tempo, em vez de processar apenas um ou dois contatos.

Por exemplo, um quadro branco colaborativo pode permitir que vários participantes escrevam ou manipulem objetos simultaneamente. Uma exibição interativa do produto pode permitir que os visitantes explorem diferentes seções de uma interface, enquanto um terminal de informações públicas pode suportar gestos de toque, como zoom, rotação ou navegação entre áreas de conteúdo.

Entretanto, a contagem máxima de pontos de contato é apenas uma parte do sistema. O software aplicativo também deve reconhecer e manipular entradas simultâneas corretamente. O sistema operacional, o controlador, a configuração do monitor e o design da interface devem ser testados juntos antes da implantação.

Projetando interfaces multiusuário para telas grandes

Uma grande tela sensível ao toque cria mais espaço para colaboração, mas o layout do software determina se esse espaço será usado de maneira eficaz.

Numa sala de reuniões, por exemplo, dois participantes podem precisar de anotar áreas separadas de uma apresentação partilhada. Se a interface obriga todos a trabalhar em uma pequena região central, o tamanho físico da tela oferece benefícios práticos limitados. Em vez disso, os projetistas devem alocar espaço de trabalho suficiente para ações independentes e facilitar o acesso a controles importantes.

O mesmo princípio se aplica a exibições educacionais. Professores e alunos podem precisar escrever equações, mover diagramas, comparar imagens ou organizar materiais de aprendizagem. Uma interface multitoque deve distinguir gestos úteis de contatos acidentais e fornecer feedback visual claro quando uma ação é reconhecida.

As aplicações de varejo e comerciais têm prioridades diferentes. Uma vitrine interativa pode usar entrada por toque para explorar informações do produto, enquanto uma exibição de publicidade digital pode fornecer navegação entre o conteúdo da campanha e os detalhes do produto. Nestes casos, a interface deve permanecer compreensível para usuários iniciantes e responder de forma consistente aos gestos comuns.

Ao planejar um sistema em torno da folha de toque interativa da Série XTA , comece identificando as ações que os usuários precisam realizar. Determine se o aplicativo realmente se beneficia de muitos contatos simultâneos ou se um número menor de pontos de contato seria suficiente. Isso ajuda a garantir que o hardware e o software de toque sejam selecionados de acordo com os requisitos operacionais reais.

Combinando folha de toque com vidro e outras superfícies

Uma vantagem da folha de toque é que ela pode ser integrada atrás de uma superfície transparente, em vez de exigir uma moldura de toque tradicional ao redor da tela.

A Série XTA utiliza um filme PET transparente com aproximadamente 0,2 mm de espessura e foi projetada para aplicações compatíveis em vidro, acrílico e policarbonato. Isso o torna adequado para projetos onde os designers desejam manter uma aparência frontal limpa e, ao mesmo tempo, adicionar funcionalidade de toque.

A seleção do material deve ocorrer no início do projeto. O vidro pode ser apropriado para painéis de exibição comerciais e janelas interativas, enquanto o acrílico e o policarbonato podem ser adequados para designs de gabinetes específicos ou aplicações com diferentes requisitos de peso e fabricação. O resultado final depende da espessura do material, do estado da superfície, da construção e da compatibilidade com o sistema touch.

A superfície de instalação também deve estar limpa, plana e seca antes da aplicação. Poeira, impressões digitais, ar preso e adesão irregular podem afetar a aparência final e interferir na consistência da instalação. Os integradores devem seguir as instruções de montagem do fabricante e avaliar a combinação real de materiais antes de iniciar a produção.

Instalações curvas requerem atenção adicional. Embora a Série XTA suporte aplicações retas e curvas, a curvatura permitida e as condições de instalação devem ser confirmadas para o tamanho e substrato selecionado. Um projeto que funciona em um painel de vidro plano não deve ser automaticamente assumido como tendo um desempenho idêntico em todas as superfícies curvas.

Compreendendo o tempo de resposta e a precisão do toque

A resposta ao toque é especialmente importante quando várias pessoas interagem com a mesma tela. O feedback atrasado pode fazer com que a escrita pareça desconectada do movimento dos dedos, enquanto o posicionamento inconsistente pode dificultar a seleção de pequenos controles.

A Série XTA especifica um tempo de resposta inferior a 8 milissegundos. Esta é uma referência útil ao avaliar o componente de toque, mas não deve ser confundida com a latência ponta a ponta do sistema completo. A tela, o computador, o sistema operacional, o processamento gráfico e o software aplicativo podem contribuir para o tempo entre um toque físico e a resposta visual resultante.

A precisão do toque deve ser avaliada no contexto da interface pretendida. Botões de navegação grandes podem tolerar pequenas variações de posição, enquanto ferramentas de desenho, diagramas detalhados e tarefas de seleção precisa exigem uma avaliação mais cuidadosa.

Durante os testes, os integradores devem verificar o reconhecimento de toque em toda a área ativa, verificar o comportamento dos contatos simultâneos e confirmar se a calibração permanece adequada após a instalação. Os testes devem incluir os gestos que os usuários realizarão com mais frequência, em vez de depender exclusivamente de uma demonstração de toques básicos.

A Série XTA também especifica uma transmitância de luz de pelo menos 93%. Isto apoia o objetivo de manter a visibilidade da tela através de uma camada de toque transparente. No entanto, o desempenho óptico do conjunto completo dependerá da tela, do substrato, do processo de colagem e das condições de iluminação do ambiente.

Conectando o Touch Controller ao sistema host

Uma folha multitoque precisa de um controlador e um sistema host compatível para converter sinais de sensores em entradas utilizáveis. Planejar corretamente essa conexão pode evitar problemas de integração evitáveis.

A Série XTA usa uma interface USB 2.0 de alta velocidade, com uma taxa de transmissão declarada de até 480 Mbps. O pacote listado inclui uma folha de toque, um controlador e um cabo USB. A documentação do produto descreve a compatibilidade com Windows, Android e Linux.

Antes da instalação, verifique se o computador host selecionado suporta o sistema operacional pretendido e a configuração de entrada por toque. Os requisitos específicos da aplicação também devem ser verificados, especialmente quando o sistema utiliza software personalizado, hardware incorporado ou um sistema operacional especializado.

A calibração é outra etapa importante. Depois de conectar o circuito impresso flexível, ou FPC, ao controlador e conectar o controlador ao host, siga o procedimento de configuração aplicável para calibrar as coordenadas de toque. Confirme se a posição de toque exibida corresponde ao ponto físico de contato na área ativa.

Embora a documentação do produto descreva um processo de conexão sem driver, os requisitos exatos de configuração podem variar de acordo com a plataforma host e a configuração. Confirme as instruções aplicáveis ​​antes de integrar a película em um sistema de produção.

Planejando o tamanho da exibição e o layout físico

O tamanho apropriado da folha sensível ao toque depende das dimensões da tela, da distância de visualização, do número de usuários e do espaço de instalação disponível.

A série XTA está disponível em tamanhos de 32, 40, 42, 43, 46, 47, 49, 55 e 65 polegadas, usando um formato 16:9. Um monitor de 32 polegadas pode ser adequado para uma estação interativa compacta ou para uma área de colaboração menor, enquanto formatos maiores podem fornecer espaço adicional para atividades simultâneas e interfaces mais complexas.

No entanto, escolher uma tela maior não melhora automaticamente a usabilidade. Se os usuários precisarem estender a mão pela tela com frequência, a interface deverá ser organizada para minimizar movimentos desnecessários. Os controles usados ​​com mais frequência devem ser posicionados ao alcance confortável e os elementos interativos devem permanecer grandes o suficiente para uma seleção confiável.

As dimensões mecânicas também precisam ser verificadas cuidadosamente. O filme de toque deve estar alinhado com a área ativa pretendida, e o controlador e o FPC requerem espaço suficiente dentro do conjunto da tela. O roteamento dos cabos, o acesso para manutenção e o método de fixação do substrato devem ser incluídos na revisão do projeto.

Para projetos que envolvam dimensões customizadas, logotipos ou serviços de instalação, confirme as opções disponíveis com o fornecedor antes de finalizar o gabinete e a estrutura do display.

Gerenciando durabilidade e requisitos ambientais

Os displays interativos instalados em espaços públicos enfrentam condições operacionais diferentes daquelas utilizadas em salas de reuniões controladas. Eles podem ser expostos a manuseio frequente, impressões digitais, procedimentos de limpeza e contato acidental.

A série XTA lista proteção à prova d'água IP67, características de resistência a vandalismo e resistência à poluição. Esses recursos podem ser relevantes ao avaliar soluções de toque para instalações voltadas ao público. No entanto, a classificação de proteção de um componente de toque não estabelece automaticamente a classificação da tela ou gabinete completo. A montagem final deverá ser avaliada de acordo com sua própria construção e requisitos de teste aplicáveis.

Os tratamentos de superfície também podem ser selecionados de acordo com as necessidades do projeto. As opções de personalização disponíveis incluem tratamentos antirreflexo (AG), antiimpressão digital (AF) e antirreflexo (AR). Cada um tem uma finalidade diferente, portanto a escolha deve refletir as condições de iluminação, a rotina de limpeza e os requisitos visuais da instalação.

Por exemplo, um ecrã interativo com forte iluminação ambiente pode beneficiar de uma abordagem adequada de gestão de brilho, enquanto uma interface pública frequentemente manuseada pode exigir maior atenção à visibilidade das impressões digitais e aos procedimentos de limpeza. O tratamento selecionado deve ser verificado quanto ao seu efeito na transparência, no desempenho de toque e na aparência geral da montagem acabada.

Avaliando um fornecedor de Touch Foil para projetos de integração

Um projeto multitoque bem-sucedido depende do componente de toque, bem como da fabricação e do suporte técnico por trás dele. Para OEMs e integradores de sistemas, pontos de avaliação úteis incluem consistência do produto, compatibilidade do controlador, recursos de personalização, documentação e capacidade do fornecedor de dar suporte a questões de instalação.

ShenZhen GreenTouch Technology Co., Ltd. fabrica produtos relacionados ao toque, incluindo telas sensíveis ao toque capacitivas e resistivas, molduras sensíveis ao toque infravermelhas, monitores sensíveis ao toque, folhas de toque interativas e PCs multifuncionais sensíveis ao toque. A empresa reporta a certificação do sistema de gestão da qualidade ISO 9001 e a certificação do sistema de gestão ambiental ISO 14001. Suas certificações relacionadas a produtos listadas incluem CE, FCC e RoHS, sujeitas ao produto aplicável.

GreenTouch também relata um workshop de laminação sem poeira Classe 1000, experiência com múltiplas técnicas de colagem, mais de 20 engenheiros técnicos e desenvolvimento anual de mais de 50 novos produtos. Esses recursos de fabricação e desenvolvimento são relevantes na avaliação de um fornecedor para projetos que exigem dimensões customizadas, tratamentos de superfície ou suporte de integração.

Antes de confirmar um projeto, os compradores devem solicitar as especificações relevantes para o tamanho de folha escolhido, revisar os requisitos do controlador e do sistema host e organizar testes de amostra com o substrato pretendido. Uma avaliação prática deve incluir precisão de toque, operação multiponto, aparência óptica, calibração e ajuste mecânico do conjunto completo.

Colocando em prática o toque de 20 pontos

O toque PCAP de vinte pontos pode fornecer uma base útil para grandes interfaces interativas, mas seu valor prático depende de como todo o sistema é projetado. O número de pontos de contato, o comportamento do software, a compatibilidade do substrato, as características de resposta e a qualidade da instalação contribuem para a experiência do usuário.

O Interactive Touch Foil de 32 a 65 polegadas (Série XTA)  combina uma estrutura PET fina e transparente, suporte de toque de 20 pontos, tempo de resposta inferior a 8 milissegundos e compatibilidade com vidro, acrílico e policarbonato. Seus tamanhos disponíveis e opções de personalização fazem com que valha a pena avaliar janelas interativas, sinalização digital, displays educacionais e interfaces colaborativas.

Para fabricantes e integradores de equipamentos, o ponto de partida mais eficaz é definir as interações pretendidas com o usuário, selecionar o monitor e o substrato apropriados e validar o controlador e o software juntos. Essas etapas ajudam a transformar uma especificação de toque em um sistema interativo prático e de fácil manutenção.

Para requisitos específicos do projeto, o GreenTouch pode ser consultado sobre tamanhos disponíveis, opções de personalização, métodos de instalação e considerações de compatibilidade. A revisão desses detalhes antes da produção ajuda a garantir que a folha de toque da Série XTA selecionada corresponda ao design físico e à experiência pretendida do usuário.
