PCs de painel industrial sem ventoinha: como o resfriamento passivo suporta uma operação confiável

Os computadores industriais geralmente operam em locais onde poeira, vibração, espaço de instalação limitado e longas horas de trabalho tornam a seleção do hardware mais complicada do que a escolha do processador e do tamanho da tela. Em uma oficina de produção, um computador de controle pode precisar exibir o status da máquina durante vários turnos. Dentro de um gabinete automatizado, o fluxo de ar limitado pode tornar o gerenciamento do calor uma preocupação diária. Para os fabricantes de equipamentos, o projeto de resfriamento de um painel PC pode afetar o planejamento de manutenção, a flexibilidade da instalação e a estabilidade operacional a longo prazo.

Um painel PC industrial sem ventilador oferece uma abordagem prática para esses desafios. Ao eliminar a ventoinha de resfriamento e usar um gabinete cuidadosamente projetado para dissipar o calor, esse tipo de computador reduz o número de componentes móveis e evita ruídos relacionados à ventoinha. O Panel Mount Touch Panel PC 10,1-23,8 polegadas (Série 3D) da GreenTouch combina uma estrutura sem ventoinha com uma caixa de liga de alumínio, dissipação de calor com aletas e tecnologia de toque capacitiva projetada, tornando-o um candidato para controle industrial e aplicações de computação embarcadas.

Como funciona o resfriamento passivo em painéis industriais

Os sistemas de resfriamento ativo tradicionais usam ventiladores para movimentar o ar através ou ao redor dos componentes internos. Esse fluxo de ar ajuda a afastar o calor do processador e de outras peças eletrônicas, mas também introduz componentes móveis que podem se desgastar com o tempo. A poeira pode acumular-se em torno das aberturas de ventilação e o ruído do ventilador pode tornar-se indesejável em espaços de trabalho silenciosos ou equipamentos fechados.

O resfriamento passivo adota uma abordagem diferente. Em vez de depender de um ventilador, o calor é transferido através de caminhos térmicos internos para o gabinete, onde o ar circundante ajuda a transportá-lo. A eficácia deste projeto depende de fatores como geração de calor, material do invólucro, área de superfície, temperatura ambiente e espaço disponível ao redor do dispositivo.

Em PCs de painel industriais, o gabinete traseiro pode desempenhar um papel importante nesse processo. Uma superfície com aletas aumenta a área disponível para dissipação de calor, ajudando o dispositivo a liberar calor sem fluxo de ar forçado. Contudo, o resfriamento passivo não elimina o calor; ele gerencia o calor através do gabinete e do ambiente circundante. A instalação adequada e espaço livre suficiente continuam importantes.

Para os projetistas de equipamentos, isso significa que o resfriamento deve ser considerado durante o layout mecânico inicial, e não após a instalação do computador de controle. Um painel PC colocado muito próximo de outros componentes produtores de calor ou fechado em um compartimento mal ventilado pode enfrentar condições térmicas mais exigentes do que um instalado com espaço adequado.

Por que um design sem ventoinha é importante em ambientes industriais

O principal benefício de um computador industrial sem ventoinha não é simplesmente a ausência de ruído. Seu valor fica mais claro quando o computador é integrado a equipamentos que devem operar de forma consistente por longos períodos.

Primeiro, a remoção da ventoinha de resfriamento elimina um componente que, de outra forma, poderia exigir inspeção ou substituição. Isto pode simplificar o planejamento da manutenção, especialmente quando o painel PC é instalado dentro do gabinete da máquina ou em uma posição de difícil acesso. Isso não significa que todo o computador esteja isento de manutenção, mas remove um ponto comum de desgaste mecânico.

Em segundo lugar, uma estrutura sem ventoinha pode reduzir a necessidade de aberturas para fluxo de ar associadas ao resfriamento com ventoinha convencional. Quando combinado com um gabinete devidamente vedado, isso pode ajudar a limitar a entrada de poeira e outros contaminantes. Em aplicações onde são geradas partículas finas durante a fabricação, a proteção do invólucro deve ser avaliada juntamente com o projeto de resfriamento.

Terceiro, uma saída acústica mais baixa pode ser útil em laboratórios, salas de equipamentos médicos, estações de inspeção e outras áreas de trabalho onde ruído de fundo desnecessário é indesejável.

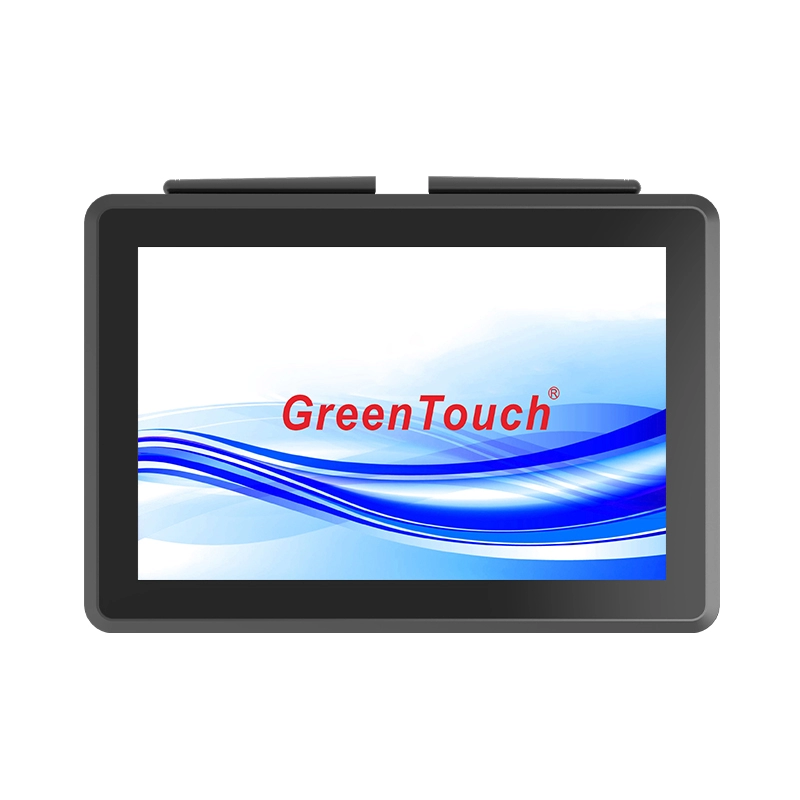

A série GreenTouch 3D usa uma estrutura de liga de alumínio totalmente fechada com um design de dissipação de calor com aletas traseiras. A sua construção integrada destina-se a suportar a utilização industrial evitando o ruído dos ventiladores. O gabinete também fornece uma estrutura de montagem sólida para instalações embutidas, montadas na parede ou em mesa.

Carcaça em liga de alumínio e gerenciamento térmico

O design do gabinete tem influência direta em como um painel PC industrial lida com o calor. A liga de alumínio é amplamente utilizada em equipamentos industriais porque combina peso relativamente baixo com resistência mecânica e condutividade térmica úteis.

A Série 3D apresenta uma moldura em liga de alumínio e uma tampa traseira fabricada usando um molde personalizado e um processo de fundição sob pressão. Este invólucro integrado atende aos requisitos estruturais do produto, ao mesmo tempo que fornece uma superfície através da qual o calor pode ser dissipado. As aletas traseiras aumentam a área de transferência de calor disponível, tornando o gabinete uma parte ativa do sistema de gerenciamento térmico.

A integração mecânica ainda é importante. Quando um PC de painel é incorporado em uma máquina, o painel ao redor pode restringir o fluxo de ar ao redor da tampa traseira. Cabos, componentes próximos e paredes do gabinete também podem reduzir o espaço disponível para a saída do calor. Os projetistas de equipamentos devem, portanto, revisar as dimensões de montagem e o espaço atrás do monitor antes de finalizar a instalação.

Para aplicações montadas na parede ou em mesa, o espaço disponível pode diferir significativamente de uma instalação embutida. Um suporte de parede ou de mesa deve apoiar o dispositivo com segurança, sem obstruir desnecessariamente a superfície de resfriamento traseira.

Ao selecionar um computador sem ventilador, também é importante distinguir entre a temperatura operacional máxima suportada e a temperatura real dentro do ambiente de instalação. A série 3D de PC com painel de toque para montagem em painel especifica uma ampla faixa de temperatura operacional de -20°C a 70°C. Os projetistas do sistema ainda devem confirmar se a configuração selecionada, as condições de instalação e a carga de trabalho do aplicativo são adequadas ao ambiente pretendido.

Combinando processador e memória com a carga de trabalho

Um gabinete sem ventoinha deve gerenciar o calor gerado pelo hardware instalado. A seleção do processador está, portanto, intimamente ligada aos requisitos da aplicação e ao planejamento térmico.

A série GreenTouch 3D oferece opções de processador Intel® Core™ i3, i5 e i7. Diferentes configurações podem suportar diferentes níveis de demanda computacional, desde interfaces de operação simples até aplicações que envolvem software e processamento de dados mais complexos.

Uma interface de controle industrial que exibe principalmente o status da máquina e aceita entradas do operador pode ter requisitos diferentes de um sistema executando diversas aplicações, processando dados de inspeção ou comunicando-se com vários dispositivos conectados. A escolha de um processador com base na carga de trabalho real ajuda a evitar complexidade desnecessária de hardware.

Memória e armazenamento devem ser avaliados da mesma forma. As configurações listadas incluem 2 a 8 GB de RAM, capacidades de SSD de 32 GB a 256 GB e opções de HDD de 500 GB a 1 TB. A combinação apropriada depende do sistema operacional, do software aplicativo, do armazenamento local de dados e das atualizações futuras esperadas.

Por exemplo, uma interface básica de máquina pode exigir menos memória e armazenamento do que um sistema que registra informações de produção localmente ou executa diversas ferramentas de software. Um SSD pode ser útil quando o acesso responsivo ao sistema e o armazenamento compacto são prioridades, enquanto um HDD pode ser considerado quando é necessária maior capacidade de armazenamento local. A configuração final deve ser confirmada em relação às opções de produto disponíveis e aos requisitos da aplicação.

Proteção do gabinete e confiabilidade a longo prazo

O resfriamento é apenas uma parte da confiabilidade do computador industrial. Poeira, exposição à água, interferência elétrica, impacto mecânico e condições de instalação também podem influenciar o desempenho de um PC de painel.

A Série 3D lista proteção frontal IP65 e proteção contra impacto IK06. Estas especificações abordam diferentes preocupações: IP65 refere-se à proteção contra poeira e jatos de água sob as condições de teste aplicáveis, enquanto IK06 indica um nível definido de resistência ao impacto mecânico. Não devem ser interpretados como prova de que todas as superfícies do dispositivo completo podem resistir a qualquer exposição ambiental.

Para equipamentos instalados perto de processos de produção, a distinção entre proteção frontal e proteção de todo o gabinete é especialmente importante. A parte frontal de um PC de painel pode sofrer procedimentos de limpeza ou respingos ocasionais, enquanto sua seção traseira pode estar localizada dentro de um gabinete protegido. O nível de proteção exigido deve ser avaliado de acordo com a instalação real.

O produto também lista recursos anti-interferência EMC. Em ambientes industriais com motores, inversores, equipamentos de comutação e sistemas de comunicação, a compatibilidade eletromagnética é uma consideração importante. O desempenho do sistema depende do aterramento adequado, do roteamento dos cabos, da qualidade da energia e das características dos equipamentos conectados, portanto, esses fatores devem ser revisados ​​durante a integração.

Os tratamentos de superfície opcionais incluem tratamentos anti-reflexo (AG), anti-reflexo (AR), anti-impressão digital (AF) e antibacteriano. Estas opções podem ser consideradas de acordo com o ambiente de trabalho e os requisitos de limpeza. A sua adequação deve ser confirmada para a configuração específica, em vez de ser incluída como padrão.

Aplicativos que se beneficiam de PCs com painel sem ventoinha

Os PCs com painel sem ventoinha são úteis quando o equipamento requer um monitor e um computador integrados, mas tem espaço limitado para hardware de resfriamento convencional.

Em máquinas-ferramenta CNC e máquinas especializadas, o painel PC pode servir como uma interface de operação para exibir informações operacionais e interagir com software de controle compatível. O tamanho da tela, o método de montagem e as interfaces de comunicação necessários dependem do projeto da máquina.

Em linhas de produção automatizadas, um painel PC pode ser instalado em uma estação de inspeção ou estação de trabalho do operador. Uma estrutura sem ventilador pode ajudar a reduzir a manutenção relacionada ao ventilador, enquanto a caixa de alumínio fornece um gabinete compacto para computação embarcada.

Equipamentos de saúde e sistemas de laboratório inteligentes podem se beneficiar de uma operação silenciosa e de uma superfície frontal vedada, sujeito à limpeza da aplicação, à segurança elétrica e aos requisitos regulamentares. Em máquinas de emissão de bilhetes de autoatendimento, sistemas de checkout de varejo e terminais de pedidos, a capacidade de instalar o display dentro de um gabinete especialmente construído pode simplificar o projeto do equipamento.

A Série 3D suporta operação multitoque com tecnologia capacitiva projetada e oferece tamanhos de tela de 10,1 a 23,8 polegadas. Seus formatos de exibição disponíveis incluem 16:10, 4:3, 5:4 e 16:9, permitindo que os fabricantes de equipamentos selecionem um formato de tela adequado à interface e ao espaço de instalação.

Considerações sobre instalação e conectividade

Um PC de painel sem ventoinha deve ser selecionado tendo em mente seu arranjo de montagem e acesso aos cabos. A Série 3D suporta instalação embutida, montada na parede e em mesa. As opções de montagem VESA traseira incluem padrões de 75 × 75 mm e 100 × 100 mm, dependendo da configuração.

Suas conexões traseiras voltadas para baixo podem ajudar a manter os cabos organizados quando a unidade é instalada em posições adequadas. As interfaces disponíveis incluem HDMI, VGA, COM, LAN, USB, MIC, AUDIO e DC IN. O produto também possui Gigabit Ethernet e Wi-Fi 802.11b/g/n integrado.

Antes de fazer o pedido, os fabricantes do equipamento devem verificar a configuração exata da porta, as dimensões de montagem, os requisitos de energia, o sistema operacional e as opções de saída de vídeo. O raio de curvatura do cabo e o acesso para serviço também devem ser considerados, especialmente em gabinetes rasos.

Para sistemas que exigem um protocolo de comunicação, ambiente de software ou periférico externo específico, a confirmação da compatibilidade antes da instalação pode evitar trabalhos de reprojeto evitáveis.

Escolhendo um parceiro de fabricação adequado

Para projetos de equipamentos OEM, as especificações do produto são apenas uma parte da decisão. A consistência da fabricação, o suporte à configuração, o gerenciamento da qualidade e a comunicação durante a integração também podem afetar a entrega do projeto.

ShenZhen GreenTouch Technology Co., Ltd. é especializada em produtos sensíveis ao toque, incluindo monitores sensíveis ao toque, PCs multifuncionais sensíveis ao toque, telas sensíveis ao toque capacitivas e resistivas e outras soluções de exibição interativa. A empresa reporta a certificação do sistema de gestão de qualidade ISO 9001 e a certificação do sistema de gestão ambiental ISO 14001, juntamente com certificações relacionadas ao produto, incluindo CE, FCC, CB, RoHS, UL, CCC e HDMI, dependendo do produto e configuração aplicáveis.

Seus recursos de fabricação incluem uma oficina de laminação sem poeira Classe 1000, múltiplas técnicas de colagem e uma oficina de produção padrão de aproximadamente 5.000 metros quadrados. A empresa também conta com uma equipe de mais de 20 engenheiros técnicos e desenvolvimento anual de mais de 50 novos produtos.

Para clientes industriais, esses recursos fornecem pontos de partida úteis na avaliação de um fornecedor. Os compradores devem confirmar as certificações específicas, os requisitos de produção, as configurações disponíveis, os termos de garantia e o suporte técnico aplicáveis ​​ao seu projeto.

Tornando o resfriamento passivo parte da decisão de projeto

Um PC de painel industrial sem ventilador pode ajudar a reduzir o ruído operacional e de manutenção relacionado ao ventilador, mas uma operação confiável depende de mais do que remover um componente móvel. O design térmico, a seleção do processador, a proteção do gabinete, a folga de montagem e o planejamento da carga de trabalho precisam trabalhar juntos.

O PC com painel de toque para montagem em painel de 10,1 a 23,8 polegadas (série 3D)  combina um gabinete de liga de alumínio sem ventoinha, dissipação de calor com aletas traseiras, várias opções de processador, multitoque capacitivo projetado e configurações de montagem flexíveis. Esses recursos fazem com que valha a pena avaliar máquinas industriais, estações de automação e outras aplicações de computação integradas onde o acesso ao espaço e à manutenção é importante.

Antes de escolher uma configuração, revise o ambiente operacional, as interfaces necessárias, as dimensões de montagem, a carga de trabalho do software e os requisitos de proteção. Para projetos OEM, discutir esses detalhes com o GreenTouch pode ajudar a estabelecer se o painel PC selecionado corresponde às condições reais de operação do equipamento.

Para obter mais informações sobre o produto e detalhes de configuração, explore o PC com painel de toque da série 3D e compare os tamanhos de tela disponíveis, opções de hardware e arranjos de montagem com os requisitos de sua aplicação.
