GreenTouch como fabricante de monitores de tela sensível ao toque de estrutura aberta: integração de quiosque, montagem e conformidade EMC

A integração da tecnologia de toque interativo em terminais de autoatendimento personalizados, quiosques de pagamento e consoles de máquinas industriais requer hardware de exibição que se encaixe perfeitamente em gabinetes externos. A aquisição de um fabricante estabelecido de monitores de tela sensível ao toque de estrutura aberta  permite que os projetistas de sistemas contornem os compromissos mecânicos e as limitações estéticas dos monitores de desktop in a box padrão. Os monitores de estrutura aberta são projetados especificamente para instalação embutida, apresentando chassi perimetral de metal puro, flanges de montagem laterais multieixos e opções de vedação frontal duráveis. A parceria com um fabricante experiente como o GreenTouch garante que os fabricantes de equipamentos obtenham alinhamento dimensional preciso, proteção superior contra entrada e conformidade eletromagnética confiável em instalações públicas e industriais exigentes.

Por que a arquitetura de estrutura aberta se adapta a gabinetes de quiosque personalizados

Quiosques de autoatendimento personalizados e gabinetes industriais apresentam recortes de chapa metálica sob medida, fachadas de marca personalizadas e envelopes internos estreitos. Os monitores de mesa padrão apresentam engastes de plástico volumosos, suportes fixos e pontos de saída de cabos estranhos que complicam a montagem interna do gabinete. A arquitetura de estrutura aberta fornece um gabinete aerodinâmico de metal puro que é montado diretamente na parte traseira da fachada do gabinete. Essa integração embutida cria uma aparência frontal moderna e contínua, ao mesmo tempo em que maximiza o volume interno do gabinete para impressoras de bilhetes, leitores de cartões, aceitadores de notas e computadores host incorporados.

Além disso, a construção de estrutura aberta minimiza o peso total do terminal e simplifica o serviço de campo. Como o monitor é montado em trilhos estruturais internos, em vez de depender de suportes externos de mesa, o estresse mecânico é distribuído uniformemente por toda a estrutura do quiosque. Chassi rígido de aço laminado a frio ou alumínio protege o painel LCD interno e os controladores de temporização contra torção mecânica, torção do gabinete e vibração de trânsito.

Se um display ativo exigir manutenção, os técnicos poderão acessar a unidade pela parte traseira sem desmontar toda a fachada frontal do quiosque. Essa capacidade de manutenção reduz o tempo de inatividade do sistema e a sobrecarga de suporte operacional para implantações de quiosques distribuídos globalmente.

Combine a mecânica de estrutura aberta com o recorte do quiosque

Flanges de montagem lateral e posicionamento de suporte ajustável

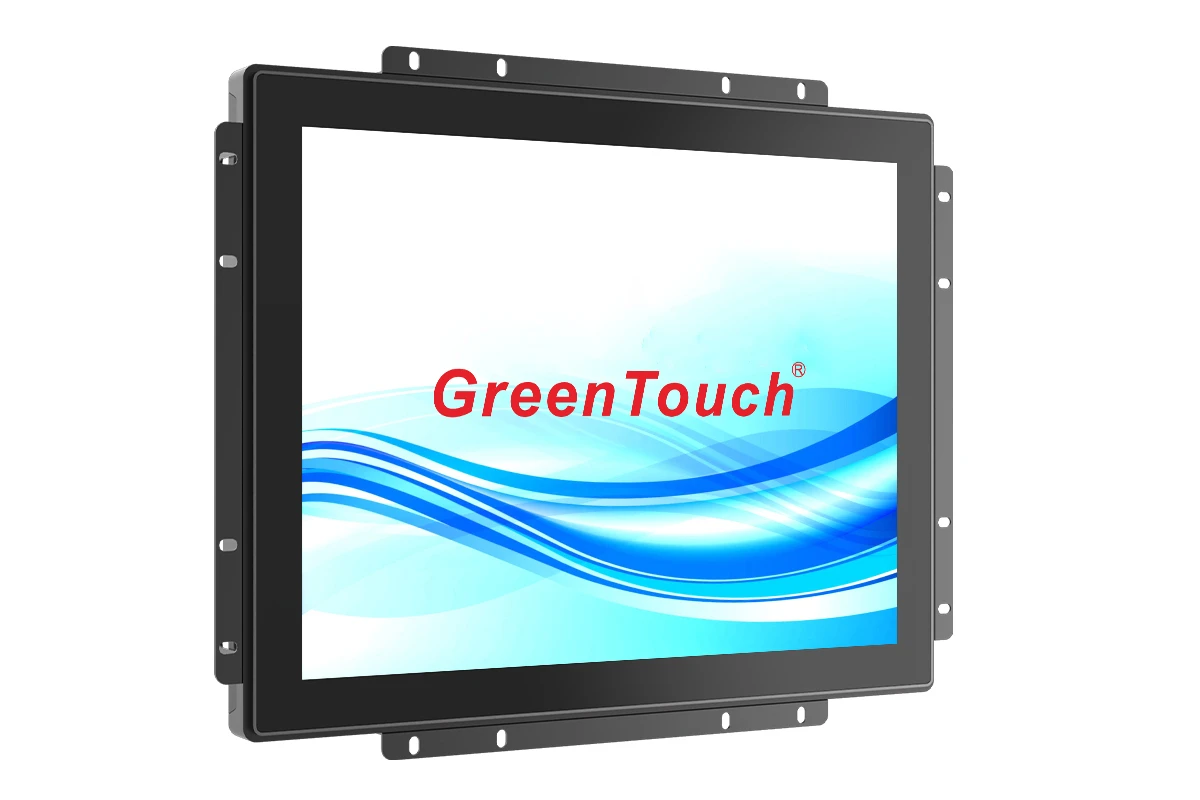

A integração perfeita da tela de toque do quiosque mecânico depende de hardware de montagem versátil.  Os monitores de estrutura aberta GreenTouch incorporam suportes laterais ajustáveis ​​em forma de L com aberturas de montagem com fenda. Esses suportes são fixados ao longo do perímetro do chassi do monitor e aparafusados ​​diretamente nas nervuras ou pinos estruturais internos do quiosque.

Esses canais com fenda fornecem ajuste multieixo em dimensões horizontais, verticais e de profundidade. Os técnicos de montagem podem microajustar a posição do monitor para alinhar o vidro de toque ativo com a abertura do gabinete em frações de milímetro. Isso elimina lacunas desagradáveis, bordas desalinhadas e margens irregulares do painel.

Essa flexibilidade mecânica garante alinhamento frontal consistente em diversas espessuras de chapa metálica de gabinete, abrangendo 1,5 mm a 3,0 mm, sem emperramento mecânico ou distorção. As barras de fixação traseiras aplicam uma pressão uniforme para frente, fixando a tela firmemente no lugar.

Arquitetura VESA Traseira para Rigidez do Subchassis

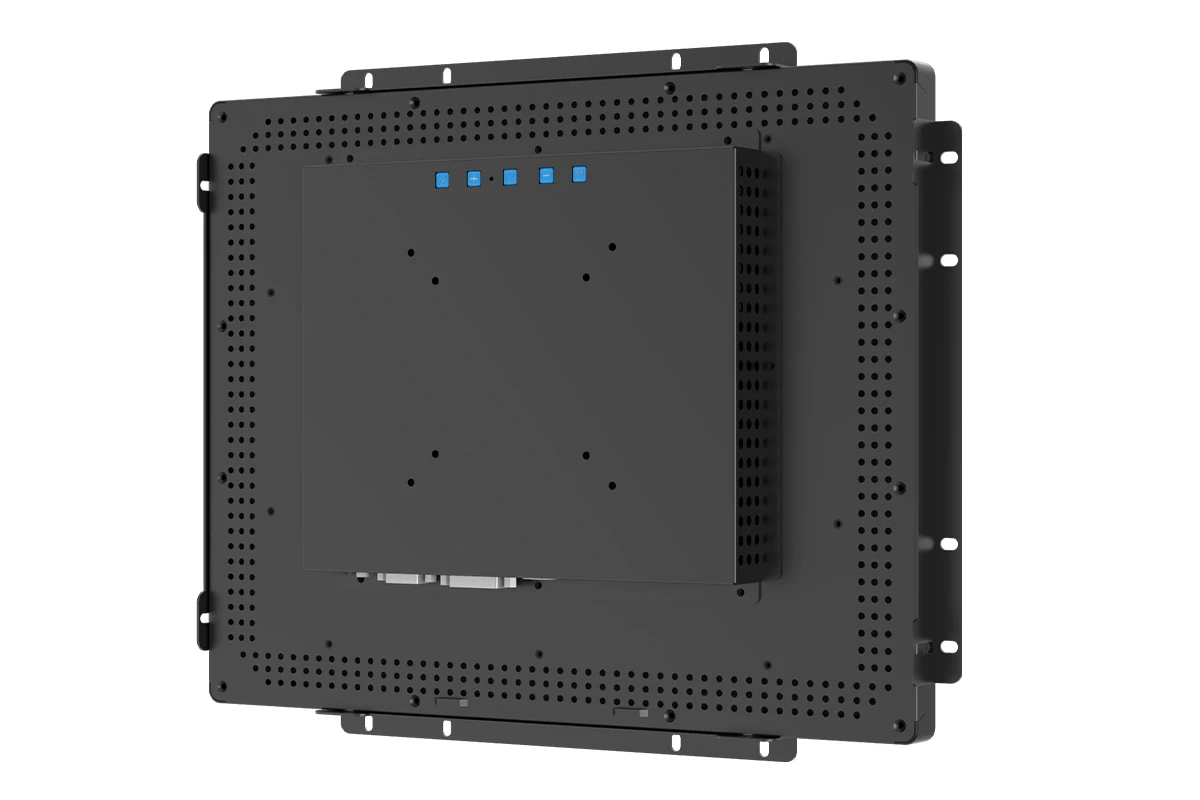

Além dos flanges laterais perimetrais, os monitores de estrutura aberta incorporam matrizes de furos traseiros duplos padronizados em conformidade com VESA (75x75 mm e 100x100 mm). Esses pontos de montagem permitem que os integradores de sistemas fixem suportes secundários, braços articulados internos ou módulos de computação compactos diretamente no chassi da tela, isolando o vidro de toque frontal da vibração do gabinete.

Integre tratamentos ópticos para iluminação desafiadora

Os quiosques de autoatendimento freqüentemente operam em ambientes com alta iluminação ambiente, como saguões de varejo iluminados pelo sol, centros de transporte e bilheterias externas. As superfícies de vidro expostas refletem os holofotes e o brilho do ambiente, eliminando o contraste da tela e frustrando os usuários. GreenTouch fornece tratamentos ópticos especializados, incluindo difusão de superfície anti-reflexo (AG) quimicamente gravada e pulverização catódica de magnetron anti-reflexo (AR) multicamadas.

Onde o contraste visual máximo é necessário, a ligação óptica direta preenche o espaço de ar interno entre o sensor de toque e o painel LCD com resina óptica transparente. A ligação óptica elimina reflexos internos, aumenta o contraste visual em até 400% e evita a condensação interna em ambientes úmidos flutuantes.

A combinação de pulverização catódica AR com resina óptica transparente de índice correspondente eleva a transmitância de luz acima de 90%, garantindo texto nítido, gráficos nítidos da interface do usuário e legibilidade clara, mesmo sob luz ambiente intensa.

Projetar aterramento e caminhos de cabos para conformidade com EMC

Os quiosques de autoatendimento agrupam densos subconjuntos eletrônicos em gabinetes metálicos confinados. Fontes de alimentação, impressoras térmicas, aceitadores de notas e modems celulares geram ruído eletromagnético que pode irradiar para os circuitos digitalizadores de toque. Cabos não blindados e aterramento inadequado podem causar saltos erráticos do cursor, toques fantasmas ou travamentos completos do controlador de toque.

Os monitores de estrutura aberta GreenTouch incorporam pinos de aterramento em estrela integrados, cabeamento interno blindado multicondutor e bobinas de ferrite. Utilizando fita de cobre condutora, os componentes internos do chassi são ligados diretamente à estrutura metálica externa, criando uma gaiola de Faraday eficaz que protege os controladores capacitivos sensíveis.

Este circuito evita que faíscas estáticas do usuário danifiquem os componentes eletrônicos internos, atendendo facilmente aos padrões de descarga eletrostática (ESD) EN 61000-4-2 Nível 4 de até 8 kV de contato e descarga de ar de 15 kV.

Verifique a dissipação térmica e a convecção interna

Armários de quiosque fechados apresentam desafios térmicos significativos. Retroiluminação de alto brilho, fontes de alimentação e processadores host geram calor que se acumula dentro de gabinetes selados. Os estudos de caso publicados confirmam que as implantações de quiosques comerciais em instalações com ambientes elevados se beneficiam de canais de convecção sem ventilador. As tampas traseiras de alumínio de alto calibre atuam como dissipadores de calor passivos, afastando o calor dos componentes sensíveis da tela.

Valide protótipos com chapas metálicas de quiosque reais

As equipes de engenharia avaliam modelos CAD por meio de protótipos pilotos físicos antes de iniciarem a produção em massa. A instalação de um protótipo de monitor de estrutura aberta em um chassi de quiosque real verifica o ajuste do suporte, as folgas de roteamento dos cabos, o fluxo de ar térmico e a capacidade de resposta ao toque antes do início da produção em massa.

Perguntas frequentes sobre monitores de tela sensível ao toque de quadro aberto

Os projetistas de quiosques e os fabricantes de equipamentos avaliam regularmente essas questões técnicas práticas durante a integração do monitor de estrutura aberta.

Como um monitor de estrutura aberta mantém a vedação de entrada frontal?

Os monitores de estrutura aberta utilizam juntas perimetrais de silicone comprimidas entre o flange do monitor e o recorte traseiro do gabinete, criando uma barreira estanque que atinge proteção frontal IP65 contra poeira e derramamentos de líquidos.

Os monitores de estrutura aberta podem ser montados verticalmente na orientação retrato?

Sim. Os monitores industriais de estrutura aberta suportam orientações horizontais e verticais, apresentando painéis IPS de amplo ângulo de visão (178°/178°) que mantêm cor e contraste uniformes em qualquer configuração.

Quais interfaces de vídeo são típicas em monitores industriais de estrutura aberta?

As configurações padrão incluem portas HDMI, DisplayPort e VGA analógicas para acomodar controladores digitais modernos e sistemas de computação legados.

Coordene o design do seu quiosque com o GreenTouch

A execução de um programa de hardware de quiosque impecável requer a harmonização da chapa metálica do gabinete, dos tratamentos ópticos e do aterramento eletrônico. O GreenTouch oferece suporte abrangente a OEM e ODM, desde o design de suporte personalizado até a colagem óptica em salas limpas. Integradores de sistemas e fabricantes de quiosques são convidados a enviar especificações de projetos diretamente em https://www.greentouch.com.cn/  para revisão de engenharia e amostragem de protótipos.
