VESA 75 × 75 vs 100 × 100 mm: Compatibilidade de montagem para monitores de estrutura fechada

Um monitor touchscreen pode caber na área de exibição disponível, mas ainda criar problemas de instalação se seus furos de montagem não corresponderem ao suporte ou gabinete do equipamento. Para projetos OEM, essa incompatibilidade pode levar a placas adaptadoras extras, usinagem adicional, tempos de montagem mais longos e manutenção mais complicada. A verificação antecipada do padrão de montagem VESA ajuda os projetistas de equipamentos a evitar esses problemas antes que o monitor seja integrado a um sistema finalizado.

Os dois padrões de montagem comumente considerados para monitores compactos e médios são 75 × 75 mm e 100 × 100 mm. Embora a diferença entre eles seja de apenas 25 mm em cada direção, eles não são intercambiáveis ​​sem verificar o hardware de montagem. O monitor de toque de estrutura fechada de 7 a 27 polegadas (série 3A) suporta ambos os padrões de montagem, dando aos fabricantes de equipamentos mais flexibilidade ao projetar terminais montados em parede, estações de trabalho de mesa e interfaces de toque incorporadas.

Compreendendo VESA 75 × 75 mm e 100 × 100 mm

Os padrões de montagem VESA especificam a distância entre os centros dos orifícios de montagem na parte traseira de um monitor. Um padrão de 75 × 75 mm possui quatro furos dispostos em um quadrado medindo 75 mm de cada lado. Um padrão de 100 × 100 mm usa o mesmo arranjo, mas a distância entre os centros dos furos adjacentes é de 100 mm.

Essas medidas descrevem o espaçamento dos furos, não as dimensões gerais do monitor. Um monitor com tela maior não usa automaticamente um padrão de montagem maior, e dois monitores com o mesmo tamanho de tela podem ter configurações de montagem diferentes.

O primeiro passo na seleção de um suporte é, portanto, confirmar o espaçamento real dos furos do monitor, em vez de estimar a compatibilidade pelo tamanho ou aparência da tela. Os projetistas também devem verificar a especificação do parafuso, a profundidade de montagem, a classificação de carga do suporte e a folga ao redor do gabinete traseiro. O padrão VESA é um ponto de partida importante, mas é apenas uma parte da interface mecânica.

Quando escolher 75 × 75 mm ou 100 × 100 mm

O padrão de montagem apropriado depende do display, da estrutura de suporte e do ambiente de instalação.

Um padrão de 75 × 75 mm é frequentemente encontrado em montagens de monitores compactos e conjuntos de telas menores. Pode ser conveniente quando a área de montagem disponível é limitada, como em uma estação de controle compacta, um pequeno terminal de autoatendimento ou um painel de equipamento com espaço limitado. No entanto, a capacidade de carga real e a adequação do suporte ainda devem ser verificadas.

Um padrão de 100 × 100 mm é amplamente utilizado em braços de monitor, suportes de parede e outros acessórios de montagem de tela. Pode ser uma opção prática para instalações que já utilizam hardware compatível, ajudando os fabricantes a manter a consistência entre os modelos de equipamentos.

Nenhum dos padrões é universalmente melhor. Um espaçamento maior entre furos não garante, por si só, maior estabilidade. A estabilidade também depende da construção do suporte, dos fixadores, da superfície de apoio, do peso do monitor e das forças aplicadas durante a operação.

Para projetos OEM, a abordagem mais eficiente é identificar o padrão de montagem já utilizado no projeto do equipamento e, em seguida, confirmar se o monitor e o suporte selecionados são compatíveis. Se o gabinete existente tiver furos fixos, a seleção de um monitor correspondente poderá reduzir o trabalho de redesenho.

Como a Série 3A Suporta Diferentes Métodos de Instalação

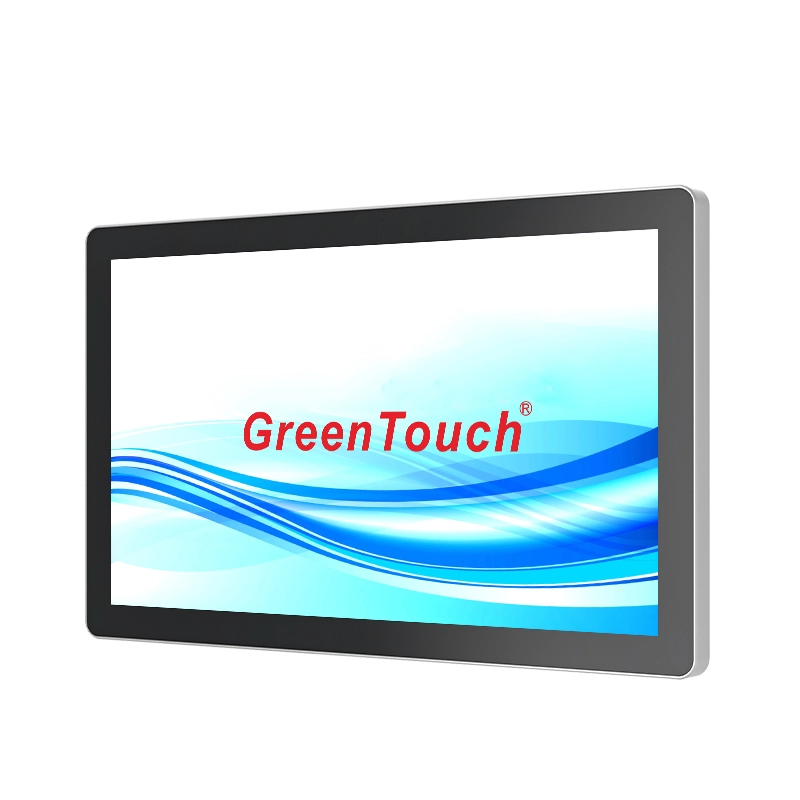

O monitor de toque de estrutura fechada de 7 a 27 polegadas (série 3A) oferece orifícios de montagem VESA de 75 × 75 mm ou 100 × 100 mm, dependendo da configuração aplicável. Isso oferece opções aos integradores de sistemas ao planejar instalações em diversos tipos de equipamentos.

As instalações montadas na parede são comuns em terminais de informação, sistemas de varejo, instalações de transporte e áreas de trabalho industriais. O suporte de montagem deve apoiar o monitor com segurança, deixando espaço suficiente para cabos e conectores. A equipe de instalação também deve confirmar se a parede ou superfície de montagem pode suportar a carga combinada do monitor, suporte e quaisquer acessórios conectados.

A instalação em desktop é útil para estações de operação, balcões de serviço e estações de trabalho interativas. Nestes casos, o suporte ou suporte deve proporcionar estabilidade adequada durante repetidas interações de toque. A posição e o ângulo da tela devem permitir que os usuários operem a interface confortavelmente sem aplicar força excessiva no conjunto de montagem.

A instalação incorporada requer atenção adicional porque o monitor está integrado em um painel ou gabinete maior. Os orifícios VESA podem ser usados ​​com um suporte adaptador adequado, enquanto a moldura ou clipes circundantes fixam a tela dentro do painel. O adaptador deve ser projetado para as dimensões específicas do monitor e para a geometria do gabinete. Os projetistas devem verificar o tamanho do recorte, a sobreposição do painel, os pontos de fixação e o acesso para manutenção antes de produzir o painel final.

Planejando a montagem incorporada sem retrabalhar o gabinete

A integração incorporada costuma ser mais exigente do que fixar um monitor a um suporte de parede padrão. Um padrão de montagem pode estar alinhado corretamente enquanto o monitor ainda não consegue encaixar na abertura do painel ou deixa espaço insuficiente atrás do equipamento.

Antes de fabricar um gabinete, prepare um desenho dimensional que inclua as dimensões externas do monitor, as coordenadas dos orifícios de montagem, o recorte do painel, o método de fixação e a folga traseira. O desenho também deve mostrar o espaço necessário para cabos de alimentação e vídeo. Isto é particularmente importante quando o display é instalado em um gabinete com profundidade interna limitada.

Se o painel existente usar um padrão de furo diferente, uma placa adaptadora de metal pode fornecer uma solução prática. Um lado da placa se conecta aos pontos de montagem VESA do monitor, enquanto o outro lado fornece pontos de fixação compatíveis com o painel do equipamento. A placa deve distribuir a carga adequadamente e evitar interferência na caixa ou nos conectores do monitor.

Para repetir a produção, vale a pena validar a montagem completa com uma amostra física antes de aprovar o projeto do gabinete. Uma instalação de teste pode revelar problemas que são fáceis de ignorar em um desenho, incluindo acesso a parafusos, dobras de cabos, interferência no painel e dificuldade de remoção do monitor para manutenção.

Verifique a folga traseira e o acesso aos cabos

A compatibilidade de montagem envolve mais do que combinar quatro furos para parafusos. O espaço disponível atrás do monitor pode afetar o tempo de instalação, a confiabilidade do cabo e a manutenção futura.

A série 3A oferece conexões VGA, DVI, HDMI, DisplayPort, microfone e áudio, com as interfaces posicionadas na parte traseira e voltadas para baixo. Esse arranjo pode ajudar no roteamento de cabos em muitas instalações, mas o projetista do equipamento ainda precisa deixar espaço suficiente para os conectores selecionados e seus cabos.

Para um monitor montado na parede, verifique a distância entre a caixa traseira e a parede após a instalação do suporte. Para equipamentos incorporados, considere se os cabos podem ser conectados antes de o monitor ser fixado e se os técnicos podem desconectá-los sem desmontar componentes não relacionados.

O gerenciamento de cabos também deve levar em conta o alívio de tensão. Um cabo que é forçado a fazer uma curva acentuada ou puxado pelo próprio peso pode sobrecarregar o conector. Quando o monitor for instalado em um terminal com manutenção frequente, conexões de cabos acessíveis podem facilitar a substituição e a solução de problemas.

Essas verificações são especialmente relevantes quando vários tamanhos de monitores compartilham uma plataforma de gabinete comum. Mesmo que o padrão de montagem permaneça o mesmo, diferentes tamanhos de tela e caixas podem alterar a folga necessária.

Considere a orientação da tela e a operação por toque

A série 3A suporta instalação horizontal e vertical com hardware de montagem compatível. Antes de escolher uma orientação, verifique se o suporte, o gabinete, o roteamento dos cabos e a interface da aplicação foram projetados para a posição pretendida.

A orientação retrato pode ser adequada para terminais de emissão de bilhetes, diretórios de informações e interfaces que exibem listas longas. A orientação paisagem pode ser mais apropriada para painéis de controle, dashboards e aplicativos com layouts de interface mais amplos.

Como a série 3A utiliza toque capacitivo projetado com suporte para dez pontos de toque, o conjunto de montagem deve permanecer estável durante repetidas interações do usuário. O movimento excessivo no suporte pode afetar a usabilidade percebida do terminal, mesmo quando o próprio painel de toque funciona corretamente.

A tela também possui um painel de toque e LCD opticamente ligados, um painel LCD de nível industrial e proteção frontal com classificação IP65. Estas especificações podem ser relevantes para equipamentos utilizados em ambientes comerciais ou industriais exigentes. Contudo, a instalação completa ainda deve ser avaliada separadamente: a proteção do painel frontal não significa automaticamente que as conexões traseiras ou todo o gabinete montado tenham o mesmo grau de proteção.

Uma lista de verificação prática de pré-instalação

Antes de encomendar monitores ou liberar um gabinete para produção, os fabricantes de equipamentos devem confirmar os seguintes detalhes:

• Padrão de montagem: verifique se o espaçamento de furos necessário é 75 × 75 mm ou 100 × 100 mm.

• Fixadores: confirme o tipo de parafuso, a profundidade de engate e quaisquer restrições especificadas pelo fabricante.

• Capacidade do suporte: verifique a carga suportada e a adequação à posição de montagem pretendida.

• Dimensões do painel: confirme o recorte, sobreposição da moldura e pontos de fixação para instalação embutida.

• Folga traseira: deixe espaço para conectores, curvas de cabos, requisitos de ventilação e acesso para manutenção.

• Orientação: verifique o suporte para a posição planejada de retrato ou paisagem.

• Estabilidade ao toque: verifique se o suporte e a caixa permanecem estáveis ​​durante a operação de toque repetido.

• Configuração: confirme o padrão do furo de montagem e os desenhos mecânicos para obter o tamanho exato da tela e a configuração solicitada.

Essas verificações devem ser realizadas com base nos desenhos do fabricante e nos acessórios de montagem selecionados, em vez de depender apenas de uma descrição geral do produto.

Trabalhando com um fabricante em integração personalizada

Para projetos que envolvem vários tamanhos de tela ou gabinetes personalizados, a comunicação antecipada com o fabricante do monitor pode reduzir alterações no projeto mecânico. A discussão deve abranger o espaçamento dos furos de montagem, dimensões externas, localizações de interface, orientação necessária da tela e qualquer personalização necessária para a caixa ou outros componentes.

fabrica produtos de toque , incluindo monitores de toque, telas de toque capacitivas e resistivas, quadros de toque infravermelho e PCs multifuncionais de toque. A empresa opera uma oficina de produção padrão de 5.000 m² e uma oficina de laminação livre de poeira Classe 1.000, com recursos que abrangem processos de laminação completa G+G, G+FF e TP+LCM. Seus sistemas de gestão da qualidade incluem certificações ISO 9001 e ISO 14001.

Para um projeto OEM, é útil solicitar o desenho mecânico e verificar a configuração exata de montagem antes de finalizar o projeto do equipamento. A empresa também oferece opções de personalização de elementos como tamanho da tela, logotipo, cor, caixa e embalagem, sujeitas aos requisitos e confirmação do projeto.

Tomando a decisão de montagem antes da produção

Escolher entre furos de montagem de 75 × 75 mm e 100 × 100 mm é uma parte pequena, mas importante, da integração da tela. A escolha correta depende do suporte existente, da geometria do gabinete, do ambiente de instalação e do plano de manutenção. A confirmação desses detalhes antes da produção pode reduzir o trabalho do adaptador, simplificar a montagem e ajudar a evitar alterações dispendiosas após a fabricação do equipamento.

Com suporte para padrões de montagem e métodos de instalação montados na parede, em mesa e embutidos, o monitor de toque de estrutura fechada de 7 a 27 polegadas (série 3A) pode ser considerado para uma variedade de designs de terminais industriais e comerciais. Ao verificar antecipadamente a configuração exata, a folga traseira, os fixadores e as dimensões do painel, os fabricantes de equipamentos podem construir um conjunto de tela sensível ao toque mais prático e útil.
